Le simulateur Wokwi

Wokwi est un simulateur électronique en ligne opensource gratuit  multi-plateforme

• Arduino
• ESP32
• Raspberry Pi Pico
• STM32

Multi-langage

• Arduino
• MicroPython

Dans votre navigateur, saisir l’adresse https://wokwi.com

Il n’est pas nécessaire de créer un compte pour utiliser le simulateur Wokwi

Mais la création d’un compte est recommandée, car cela vous permettra de retrouver «en ligne» vos sketchs

Pour s’inscrire et créer un compte,

Cliquer sur le bouton [S’inscrire] en haut/droite.

Et laissez-vous guider pour la création de votre compte ….

Cliquer sur votre Avatar, pour ouvrir la fenêtre ci-contre

• Mes projets
  • Accès à tous vos projets (sketch)
• Profile
  • Nommer votre profil
• Language
  • Mettre en Français
• Déconnection
  • Pour vous déconnecter ...

Cliquer sur « + NEW PROJECT »

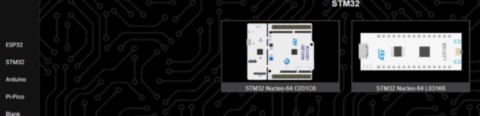

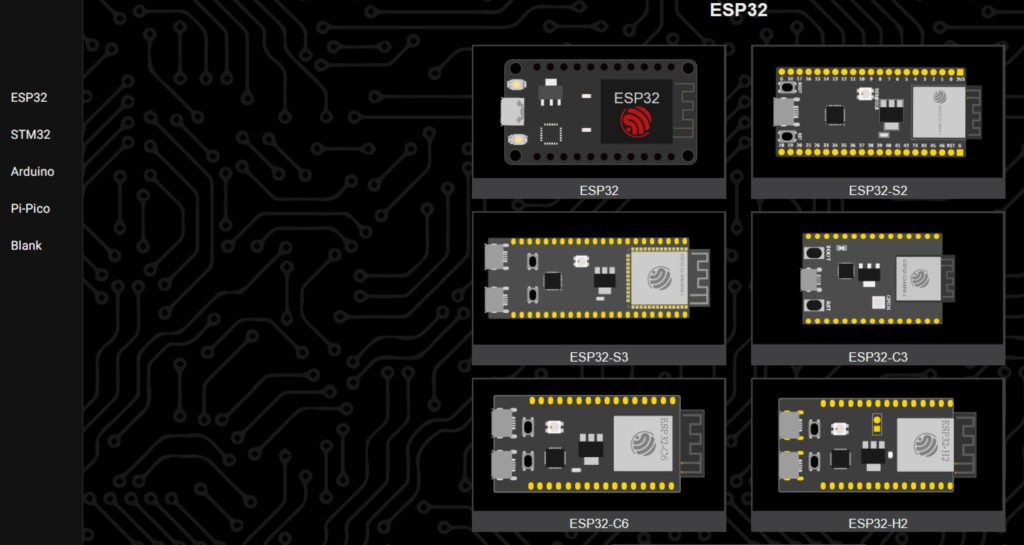

Sélectionner le type de carte que vous souhaitez utiliser

• Arduino
• Raspberry Pi Pico
• ESP32
• STM32
• etc ...

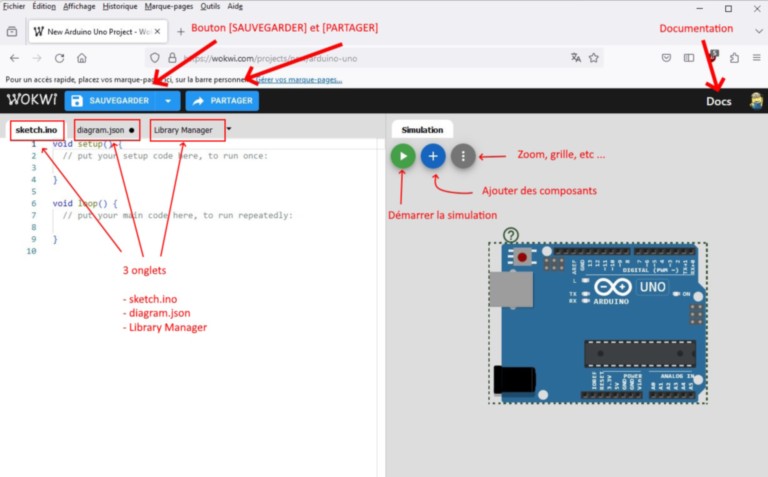

Votre interface comprends deux zones

A droite: La carte et les composants pour votre projet

A gauche: Le code (ino, json et librairie)

• Onglet « sketch.ino »
  • Votre code (void setup et void loop)
• Onglet « diagram.json »
  • Propriétés des composants
• Onglet « Library Manager »
  • Installation des librairies nécessaires dans votre sketch

• [Sauvegarder] pour sauvegarder votre projet
• [Partager] pour partager votre projet

• [Docs] pour accéder à la documentation en ligne
• [Votre Avatar] pour accéder à vos projets et au paramétrage

• Bouton  vert : Démarrer la simulation
• Bouton  bleu : Ajouter des composants
• Bouton  gris : Zoom, grille, aide; etc ...

• Bouton  vert : Redémarrer la simulation
• Bouton  gris : Stopper la simulation
• Bouton  gris : Mettre en pause la simulation puis cliquer sur le bouton  jaune  pour reprendre la simulation

Cliquer sur le bouton

 [ + ]

Dérouler la liste des composants

ou saisir le nom du composant ...

Puis cliquer sur le composant pour l'ajouter ...

• Couleur des LEDs
  • Cliquer sur la couleur
• Inversion du composant
  • Effet miroir
• Rotation  du composant
  • Sens des aiguilles d'une montre
• Suppression du composant
  • Cliquer sur la corbeille
• Documentation
  • Cliquer sur le point ?

• Value
  • Définir la valeur de la résistance
• Units
  • Ohm, KOhm, MOhm
• Rotation
  • Sens des aiguilles d’une montre
• Suppression
  • Suppression du composant, cliquer sur la corbeille
• Documentation
  • Cliquer sur le ?

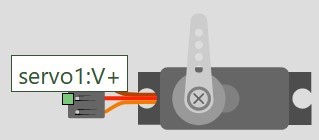

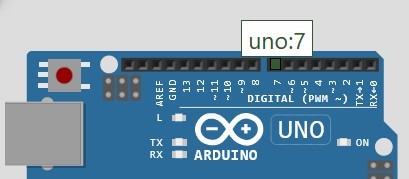

Afin de vous aider, les broches et les pins des composants sont nommées lorsque vous approchez le pointeur de la souris

Servomoteur GND

Servomoteur V+

Servomoteur PWM

Pour ajouter des fils de liaison, cliquer sur une patte d'un composant (la patte est repérée par un petit carré vert),  puis déplacer la souris pour créer un fil de liaison, jusqu'à une patte d'un autre composant ou une broche de la carte.

Quand vous sélectionnez un fil de liaison, vous pouvez changer la couleur et des points d’accroches s’affichent, ce qui vous permet de déplacer le fil de liaison pour une meilleure compréhension du schéma.

 Un point fort de Wokwi, est le repérage des connexions.

Exemple, si vous utilisez un servomoteur – 3 broches de connexion

• V+ sur le +5V de l’Arduino
• GND sur une GND de l’Arduino
• Signal sur une broche PWM de l’Arduino

Suivant la broche du servomoteur que vous avez sélectionné, Wokwi vous affiche en surbrillance (Blanc) la (ou les) broche(s) de l’Arduino sur laquelle vous pouvez connecter le servomoteur

V+

GND

PWM

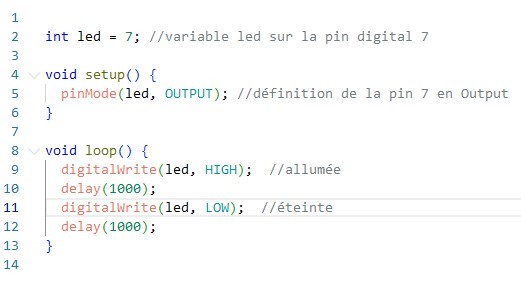

• Onglet sketch.ino
  • Contient votre code xxxxx.ino
  • Votre code ino (à la création il se nomme sketch.ino - Vous pouvez le renommer)
• Onglet Diagram.json
  • Chaque projet contient un fichier diagram.json
  • Ce fichier définit les composants qui seront utilisés pour la simulation, leurs propriétés et les connexions entre les composants
• Onglet Librarie.txt
  • Liste les librairies et la documentation des librairies utilisées
• Onglet Library Manager
  • Pour inclure une librairie (exemple: servo.h pour l'utilisation des servomoteur)

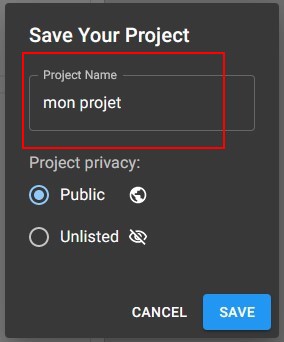

Pour renommer votre projet, cliquer sur le crayon

Puis nommer votre projet

Vous pouvez (ou non) le rendre "Public"

Pour renommer le fichier sketch.ino

Sélectionner l'onglet "sketch.ino"

Cliquer sur la flèche "bas", puis "renommer"

 NE PAS RENOMMER LES AUTRES ONGLETS

• diagram.json
• librairies.txt
• Library Manager

 Le moniteur série n’est pas configuré automatiquement dans votre projet.

Vous devez installer le moniteur série dans l'onglet diagram.json, chaque fois que votre projet aura besoin du moniteur série.

Dans le fichier diagram.json, ajouter la ligne ci-dessous

"serialMonitor":{"display":"auto","newline":"lf","convertEol":false},

La ligne doit être dans l’entête du fichier diagram.json

{

"version": 1,
"author": "Claude",
"editor": "wokwi",
"serialMonitor":{"display":"auto","newline":"lf","convertEol":false},
"parts": [ { "type": "wokwi-arduino-uno", "id": "uno", "top": 0, "left": 0, "attrs": {} } ],
"connections": [],
"dependencies": {}
}

 Puis dans le fichier sketch.ino, vous pouvez configurer le moniteur série

 Vous pouvez ajouter un label à vos composants.

Dans l'onglet "diagram.json"

Ajouter les lignes suivantes (exemple):

{

      "type": "wokwi-text",    Attribut texte
      "id": "joystick1",      Nom du composant auquel est lié le label
      "top": -250,           Position
      "left": -30,             Position
      "attrs": { "text": "Bras2 + Pince" }   Label
    }

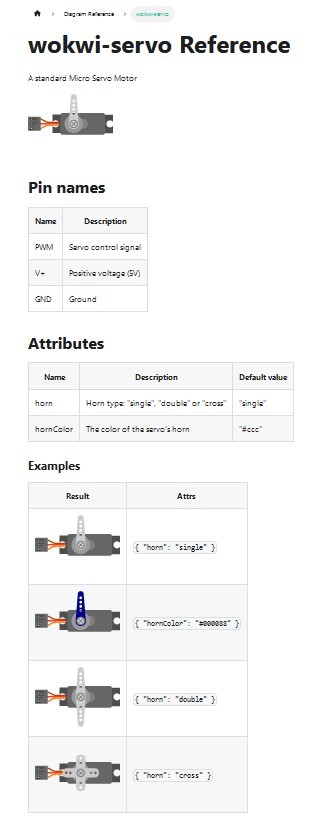

Pour accéder à la documentation générale, cliquer sur [Docs] dans la barre Wokwi

Pour accéder à la documentation d'un composant, cliquer sur le point ? du composant

Sélectionner un composant, un cadre en pointillé entoure le composant et un point ? s’affiche
Cliquer sur le point ? pour afficher la page d’information et d’aide du composant

Vous y trouverez

• des explications sur le câblage
• des explications sur le fonctionnement du composant
• des exemples de codes

Simulation d'un servomoteur

Simulation d'un servomoteur avec joystick

Simulation Led et bouton poussoir
