Espace de stockage Windows 10

espace_stockage_w10


La fonctionnalité Espace de stockage de Windows 10 permet de protéger les données en cas de défaillance d'un disque et permet d’étendre l'espace disque de stockage au fur et à mesure des besoins en y ajoutant des disques durs.

Ces espaces de stockage stockent généralement deux copies de vos données.

De cette façon, si l’un de vos disques tombe en panne, vous disposez toujours d’une copie intacte de vos données.



L’espace de stockage de Windows 10 permet de créer un disque virtuel avec de la redondance de données.
Le but étant de pouvoir protéger vos données en cas de defaillance d'un disque dur.

L’espace de stockage de Windows peut gérer plusieurs modes :

Espace de Stockage Simple : L’espace de stockage simple est conçu pour améliorer les performances, Il ne protège pas vos données  des défaillances d'un disque dur. Les espaces simples nécessitent au moins deux lecteurs pour être utiles.

Espace de Stockage Miroir double : L'espace de stockage en miroir double est conçu pour améliorer les performances et protéger les fichiers des défaillances de disque en conservant plusieurs copies. Les espaces de stockage en miroir double créent deux copies de vos fichiers et tolèrent la défaillance d'un disque, Les espaces en miroir double nécessitent au moins deux disques.

Espace de Stockage Miroir triple : L'espace de stockage en miroir triple est conçu pour améliorer les performances et protéger les fichiers des défaillances de deux disques en conservant plusieurs copies. Les espaces de stockage en miroir triple créent trois copies de vos fichiers et tolèrent la défaillance deux disques. Les espaces en miroir triple nécessitent au moins cinq disques.

Espace de Stockage avec Parité : L'espaces de stockage avec parité est conçu pour un stockage efficace et pour protéger vos fichiers des défaillances de disques en conservant plusieurs copies. Cet espace de stockage nécessite au moins trois disques pour vous protéger de la défaillance d'un disque et au moins sept disques pour vous protéger de la défaillance de deux disques.


Configuration hardware

  • disk-virtuel
  • disk-virtuel-gestion

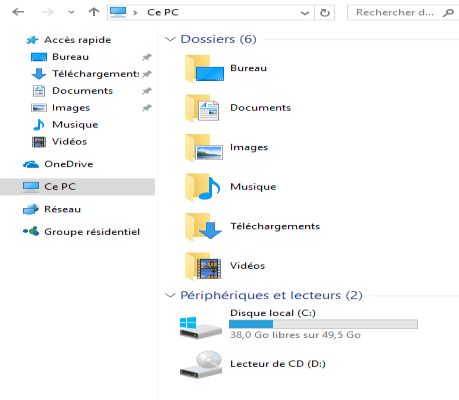

  • disk-windows


Pour expliquer les différentes configurations sur l'Espace de Stockage de Windows 10,

J'utilise deux machines virtuelles VirtualBox sous Windows 10 Home

Deux disques SATA pour le système en miroir - Windows 10 Home

  • sata 0 - 50Go
  • sata 1 - 50Go

Le système d'exploitation est sur le disque Sata 0

Le disque Sata 1 va nous permettre de faire un miroir du disque système

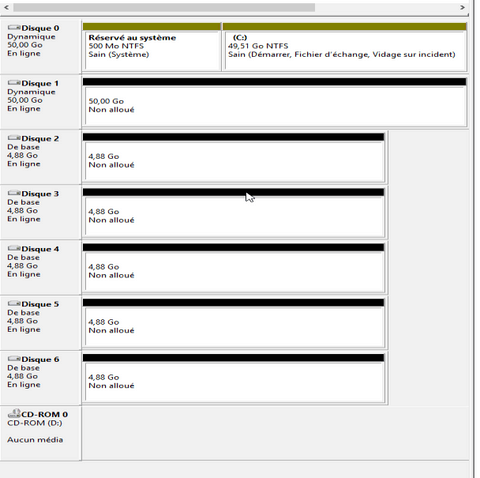

Cinq disques SATA pour l'Espace de Stockage - Windows 10 Home

  • sata 2 - 5Go - Disk1
  • sata 3 - 5Go - Disk2
  • sata 4 - 5Go - Disk3
  • sata 5 - 5Go - Disk4
  • sata 6 - 5Go - Disk5

Les disques SATA vont permettre de réaliser les différentes configurations proposées par la fonctionnalité Espace de Stockage de Windows 10.

Vous pouvez adapter mes exemples à votre configuration matérielle ...


Ouvrir l' espace de stockage

  • espace_stockage-01
  • espace-stockage-02

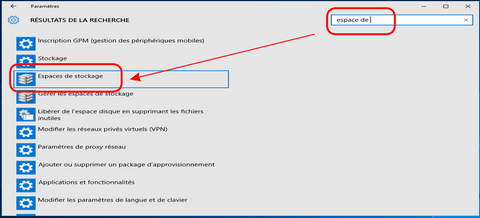

Ouvrir l'Espace de Stockage

  • Ouvrir la fenêtre des Paramètres
  • Saisir "Espace de stockage"
  • Cliquer "Espace de stockage"


ou

  • Saisir "Espace de stockage" dans la zone de recherche
  • Cliquer sur "Espace de stockage"

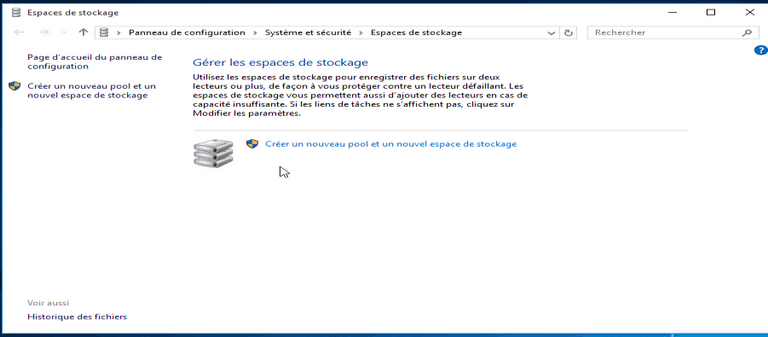

espace-stockage


Fenêtre "Espace de stockage"


Créer un Pool de stockage

  • espace-stockage-lecteur
  • creer-pool


  • Cliquer sur [Créer un nouveau pool et un nouvel espace de stockage]


Vous visualisez tous les disques disponibles pour créer le pool

  • Sélectionner les disques, que vous voulez en mettre dans votre pool

  • Puis cliquer [Créer un Pool]

Puis à partir du Pool vous allez pouvoir créer votre espace de stockage



message-capacite-espace


 Vous pouvez créer un pool supérieur à la capacité totale des disques


 Lorsque la capacité du pool sera insuffisante, Windows 10 vous informera,

qu'il faut ajouter un disque physique supplémentaire dans le pool

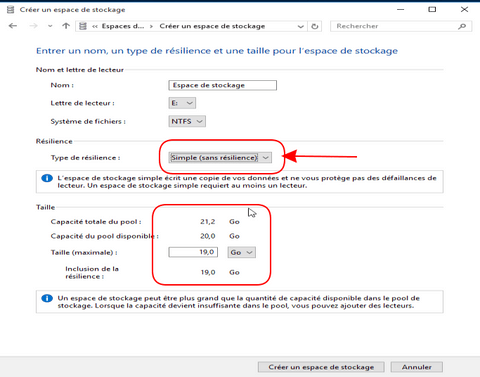

Créer Un Espace De Stockage Simple

message-espace-simple
espace-simple


Dans le fenêtre "Créer l'espace de stockage" avec 5 disques de 5Go


Vous pouvez changer le nom de l'espace de stockage

Vous pouvez changer la lettre du lecteur Espace de stockage

Vous sélectionnez [Simple (sans résilience)]


Vous pouvez modifier la taille de votre Espace de stockage

(Voir avertissement en Jaune)


Cliquer sur [Créer un espace de stockage]

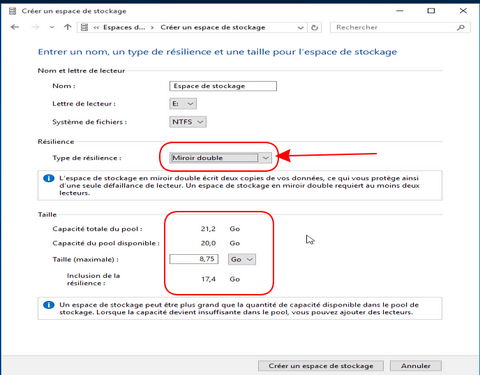

Créer un Espace De Stockage Miroir Double

message-miroir-double
espace-miroir-double

Dans le fenêtre "Créer l'espace de stockage" avec 5 disques de 5Go


Vous pouvez changer le nom de l'espace de stockage

Vous pouvez changer la lettre du lecteur Espace de stockage

Vous sélectionnez [Miroir double]


Vous pouvez modifier la taille de votre Espace de stockage

(Voir avertissement en Jaune)


Cliquer sur [Créer un espace de stockage]

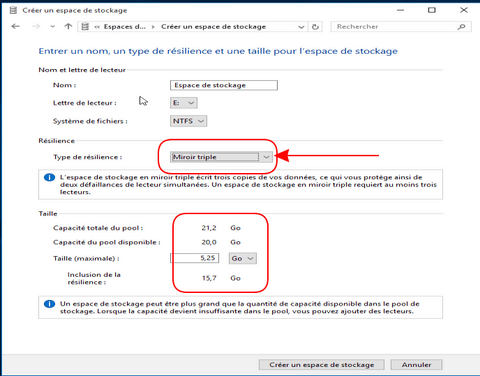

Créeer un Espace de stockage miroir triple

message-espace-miroir-triple
espace-miroir-triple


Dans le fenêtre "Créer l'espace de stockage" avec 5 disques de 5Go


Vous pouvez changer le nom de l'espace de stockage

Vous pouvez changer la lettre du lecteur Espace de stockage

Vous sélectionnez [Miroir triple]


Vous pouvez modifier la taille de votre Espace de stockage

(Voir avertissement en Jaune)


Cliquer sur [Créer un espace de stockage]

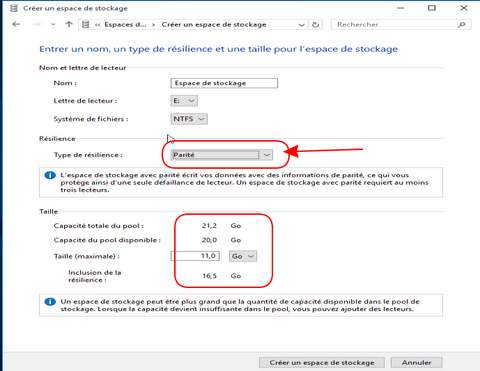

Créer un espace de stockage avec parité

message-espace-parité
espace-parité


Dans le fenêtre "Créer l'espace de stockage" avec 5 disques de 5Go


Vous pouvez changer le nom de l'espace de stockage

Vous pouvez changer la lettre du lecteur Espace de stockage

Vous sélectionnez [Parité]


Vous pouvez modifier la taille de votre Espace de stockage

(Voir avertissement en Jaune)


Cliquer sur [Créer un espace de stockage]





Espace de stockage est créé ....

  • espace-OK
  • espace-windows-OK
  • espace-stockage-gestion



Voila, votre espace de stockage est créé.


  • Dans le Pool de stockage, vous visualisez votre espace de stockage


  • Dans l'explorateur Windows 10, vous visualisez le lecteur E:

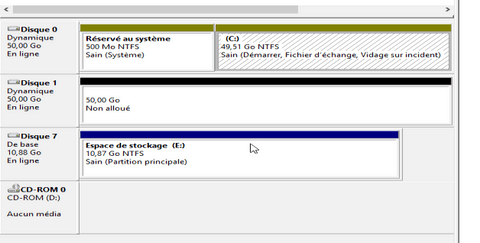

  • Dans le gestionnaire de disque, vous visualisez l'espace de stockage



gestion de l'espace de stockage

  • modifier-parametre
  • modifier-parametre_OK


Cliquer sur le [Modifier paramètres] pour avoir accès aux modifications


Vous pouvez gérer votre pool de stockage

  • Créer un éspace de stockage  # Créer un autre Pool
  • Ajouter des lecteurs  # Ajouter des disques
  • Renommer le pool  # Changer le nom du pool


Vous pouver gérer votre espace de stockage

  • Afficher les fichiers  # Afficher le contenu de l'espace de stockage
  • Modifier  # Modifier l'espace de stockage (Simple, miroir double, miroir triple ou parité)
  • Supprimer  # Supprimer l'espace de stockage (Destruction des donnéés)





Défaillance d'un disque

  • message-alerte
  • espace-defaillant
  • espace-deffaillant-RAS

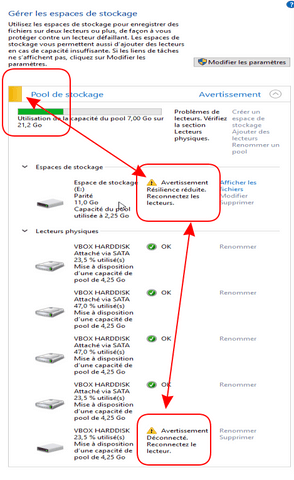

Lorsque un disque dur est défaillant dans votre espace de stockage:


  • Windows 10 vous alerte par un message "Recherche les problèmes des espaces de stockage"  -  Croix rouge


  • Windows 10 vous informe dans la fenêtre "Espace de stockage" par un  triangle jaune .



Il ne vous reste plus qu'à remplacer le disque défaillant pour rétablir l'espace de stockage
