Esp32 - Installation IDE Arduino

esp32


ESP32 est une série de microcontrôleurs d'Espressif Systems, intégrant la gestion du Wi-Fi et du Bluetooth. (ESP32 - Wikipédia)

C'est une évolution de l'ESP8266.
Son support Wi-Fi et Bluetooth, en fait un système apprécié dans le domaine de l'internet des objets.

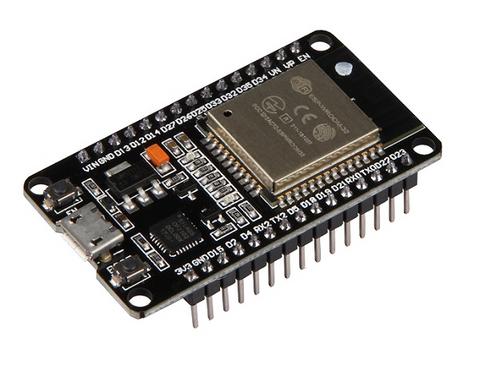

Esp32-Wroom

esp32-wroom


J'utilise un ESP32-WROOM de chez AZ-Delivery

(La led de l'esp32-wroom est sur la pin1)

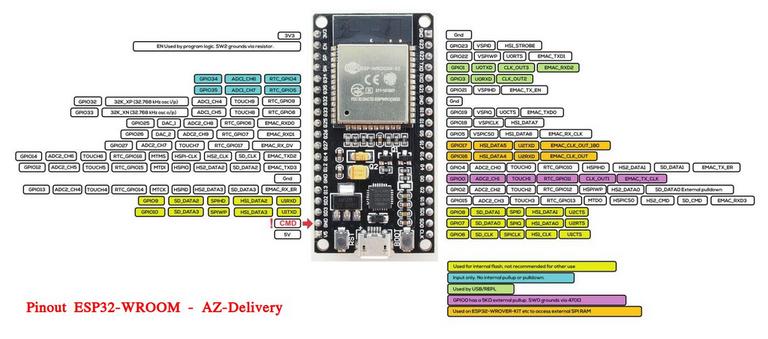

Pinout Esp32-wroom

pinout

Installation de l'Editeur IDE Arduino


Quelque soit l'Opérating Systèm (Windows ou Linux) de votre ordinateur, le processus d'installation de l'éditeur IDE Arduino est le même.

La configuration de l'éditeur IDE Arduino pour utiliser la carte ESP32-WROOM est identique


J'ai effectué une installation de l'éditeur IDE Arduino version 1.8.12 sous:

Windows 10

Linux Mint 19.3

sans aucune difficulté


Installation IDE Arduino / Windows

  • ide-arduino
  • com4
  • com4


  Installation Windows

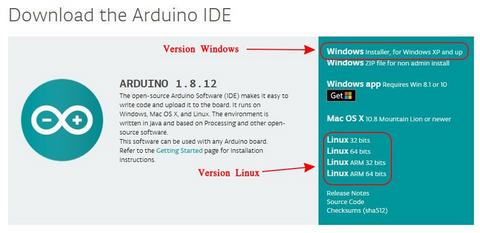

Télécharger l'éditeur IDE Arduino sur www.arduino.cc

Installer IDE Arduino et tous les drivers proposés


Connecter l'ESP32-WROOM à l'ordinateur avec un câble micro-usb

Windows doit détecter automatiquement la carte ESP32-WROOM

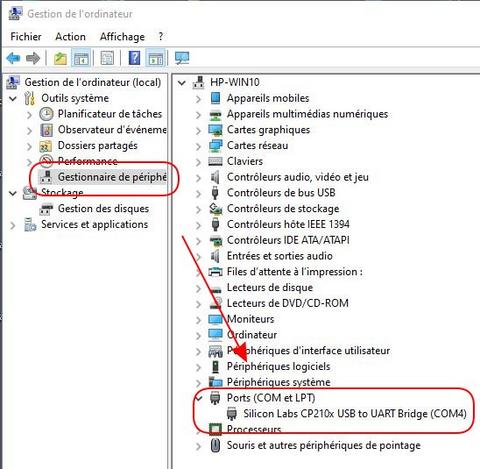

Clic droit sur le "PC" / Gérer

Géstionnaire de périphériques

Ports (COM et LPT)

Silicom Labs CP210x USB to UART Bridge (COM4)


# le COM4 est le port utilisé sur mon ordinateur,

# sur votre ordinateur le port COM utilisé sera peut-etre différent


Valider le port COM utilisé sur l'IDE Arduino

Outils / Port

Sélectionner votre Port Com  # COM4 sour mon ordinateur



Installation IDE Arduino / Linux

linux_port_usb



  Installation Linux


Télécharger l'éditeur IDE Arduino "arduino-1.8.12-linux64.tar.xz" sur www.arduino.cc   # Ou la version la plus récente

Décompresser le fichier "arduino-1.8.12-linux64.tar.xz"

Se déplacer dans le dossier arduino-1.8-12

Installer IDE Arduino

sudo ./install.sh


Connecter l'ESP32-WROOM à l'ordinateur avec un câble micro-usb

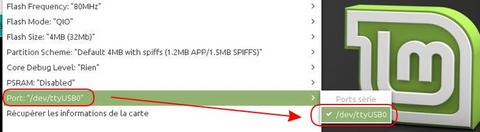

Valider le port COM utilisé

Outils / Port

Sélectionner /dev/ttyUSB0




Configuration de l'IDE Arduino / Windows - Linux

url_supplementaire

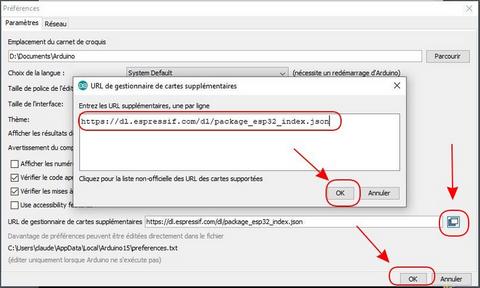

Configuration IDE Arduino

Fichier / Préférences

Dans <URL de gestionnaire de carte supplémentaires>
Cliquer sur l'icone

Ajouter https://dl.espressif.com/dl/package_esp32_index.json

Puis cliquer sur le bouton "OK" de la fenetre <URL de gestionnaire de carte supplémentaires>
Puis cliquer sur le bouton "OK" de la fenetre <Préférences>



Bibliothèque ESP32 / Windows - Linux

  • gestioonaire_carte
  • esp_by_espressif


Installation de la bibliothèque ESP32

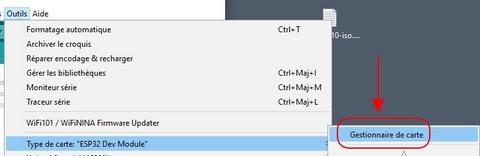

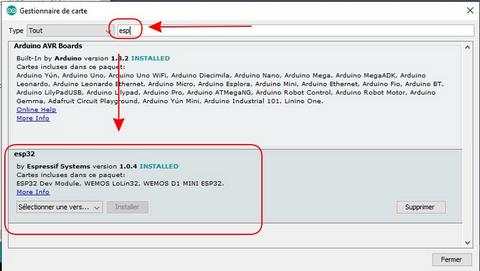

Outils / Type de carte / Gestionnaire de cartes


Dans le gestionnaire de cartes

Saisir "esp" dans le champ de recherche

Puis installer la biliothèque esp32 by Espressif System



Sélection et Configuration de la carte ESP32

  • esp32_dev_module
  • esp32_dev_module_config_win
  • esp32_dev_module_config_linux

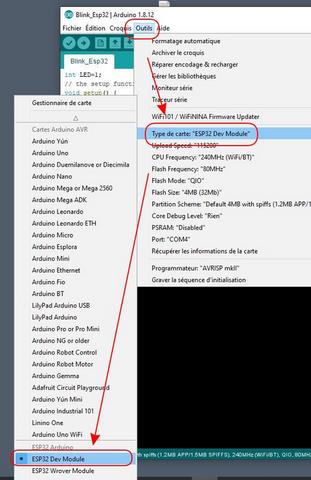

Une fois la bibliothque esp32 by Espressif System installée, sélectionner la carte

EPS32 Dev Module

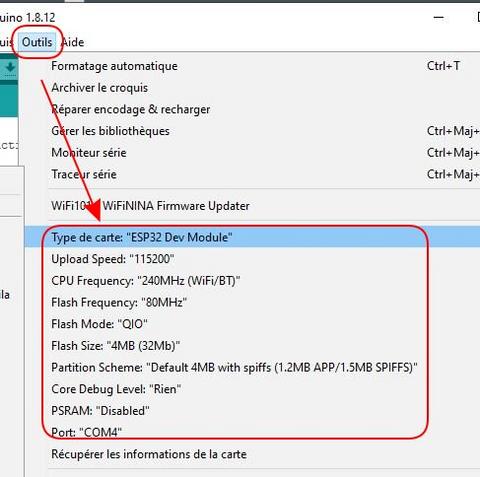

  Configuration Windows

Et vérifier et/ou modifier les paramètres de la carte Esp32 comme indiqué ci-dessous

Type de carte: ESP32 Dev Module

Upload Speed: 115200  # Vitesse de transfert

CPU Frequency: 240MHz (WIFI/BT)

Flash Frequency: 80MHz  # Fréquence

Flash Mode: QIO

Flash Sizes 4MB(32Mb)

Partition scheme: Default 4MB with spiffs (1.2MB APP/1.5MB SPIFFS)

Core Debug Level: Rien

PSRAM: Disabled

Port; COM4   # Votre n° de port COM - Windows


  Configuration Linux

Et vérifier et/ou modifier les paramètres de la carte Esp32 comme indiqué ci-dessous

Type de carte: ESP32 Dev Module

Upload Speed: 115200  # Vitesse de transfert

CPU Frequency: 240MHz (WIFI/BT)

Flash Frequency: 80MHz  # Fréquence

Flash Mode: QIO

Flash Sizes 4MB(32Mb)

Partition scheme: Default 4MB with spiffs (1.2MB APP/1.5MB SPIFFS)

Core Debug Level: Rien

PSRAM: Disabled

Port; /dev/ttyUSB0   # Port /dev/ttyUSB0 - Linux



Correction des erreurs

erreur

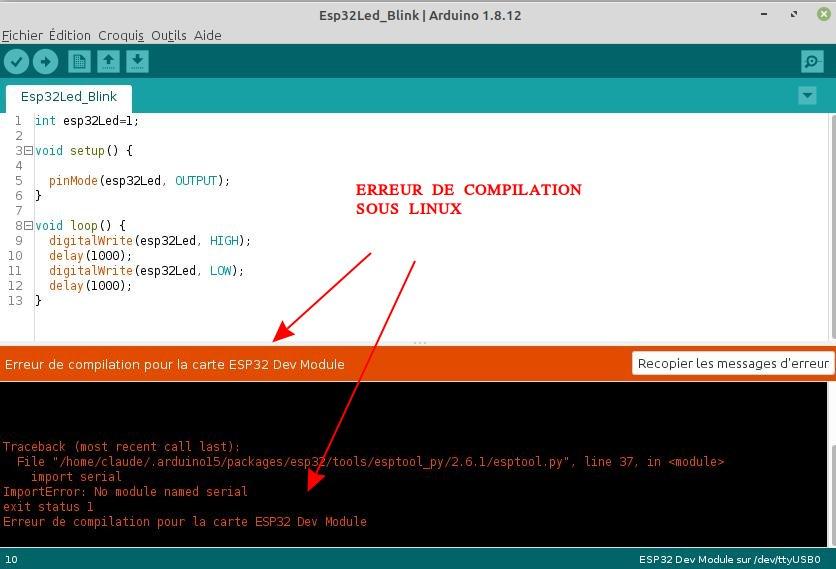

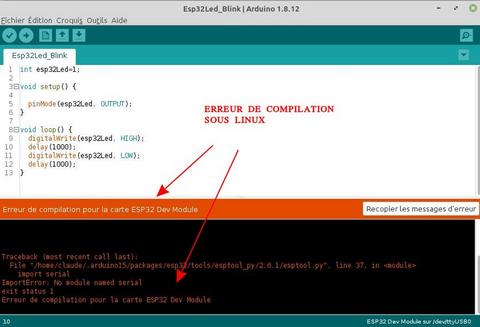

  Linux / Erreur lors de la vérificationet/ou téléversement

Correction de l'erreur ci-dessous lors de la vérification et/ou le téléversement du code sous Linux

error compiling for board esp32 module. File "/home/claude/.arduino15/packages/esp32/tools/esptool_py/2.6.1/esptool.py" line 37 in <module> import serial. Import error no module named serial.

Suite aux recherches sur Internet, la solution est d'installer pyserial

Fermer l'éditeur IDE Arduino  # Impératif

Puis éxecuter les lignes ci-dessous

python --version   # Vérification de la version de python

Python 2.7.17


pip install pyserial

ou

python -m pip install pyserial

Relancer l'éditeur IDE Arduino

Lancer la vérification du code


  Pas de détection du port (COM ou /dev/ttyUSB0)

La non détection du port sous l'éditeur IDE Arduino vient du câble micro-usb qui est non conforme ou défectueux



Vérifier avec le code Blink

  • blink
  • blink_modifier
  • blink_verifier


Pour vérifier le bon fonctionnement du ESP32-WROOM, nous pouvons utiliser le code blink

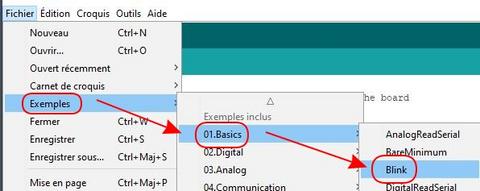

Fichier / Exemples / 01.Basics / Blink


Nous voulons faire clignoter la led de la carte ESP32 (Led interne = pin1)

Il faut adapter le code blink pour la carte ESP32-WROOM

Modifier le code comme indiqué ci-dessous


int Led=1;     # Ajouter int Led=1; (pin1)

void setup() {
  pinMode(Led, OUTPUT);
# Modifier la variable
}

void loop() {
  digitalWrite(Led, HIGH);
# Modifier la variable
  delay(1000);
  digitalWrite(Led, LOW);
# Modifier la variable
  delay(1000);
}

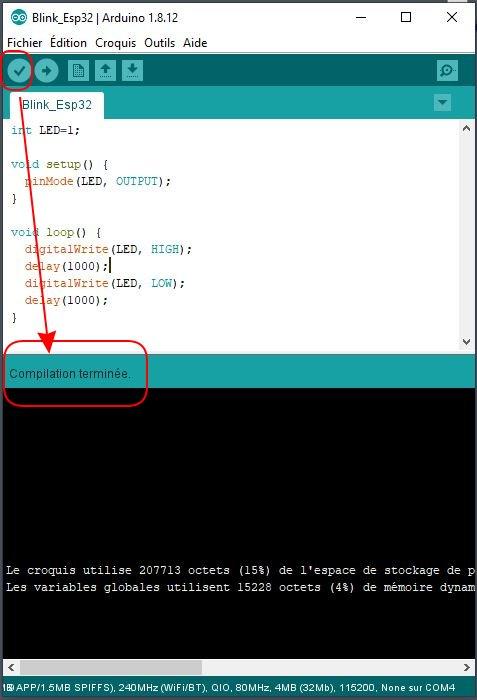

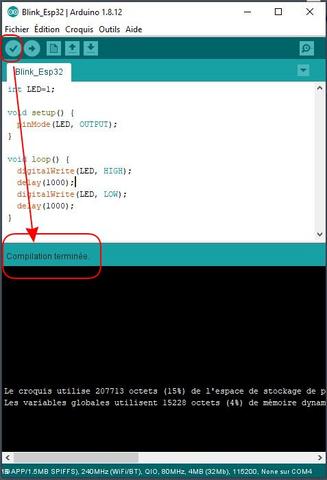

Enregistrer le code et cliquer sur "Vérifier"



Téléverser le code Blink

  • connecting
  • televersement
  • televersement_termine


Pour téleverser le code dans l'EPS32-WROOM, il faut:


Cliquer sur "Téléverser"

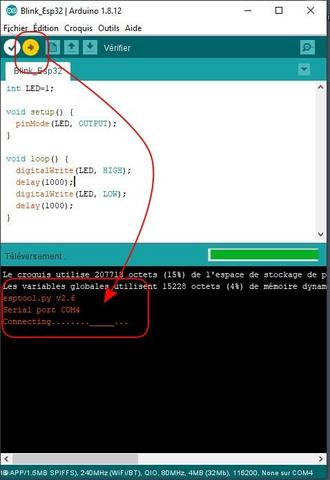

Lorsque l'IDE Arduino affiche "Connecting ...."

Appuyer durant 2 à 3 secondes sur le bouton [BOOT] de l'esp32 pour démarrer le téléversement

# Il arrive de temps en temps que le téléversement s'effectue sans appuyer sur [BOOT]

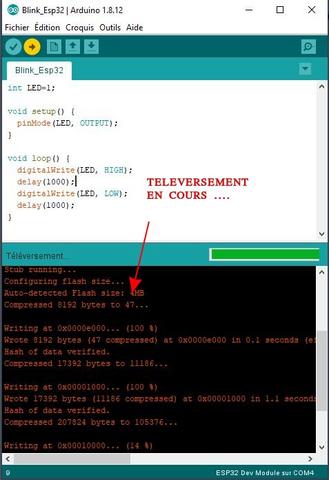

Le téléversement est en cours .... (Patience)

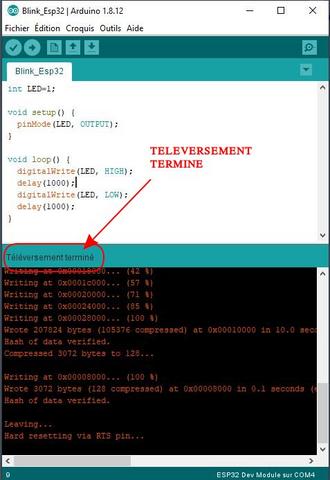

Une fois terminé, l'IDE Arduino indique "Téléversement terminé"



La led clignote ...


Code Wifi-Scan

wifi_scan


Vérification du Wifi de la carte ESP32-WROOM

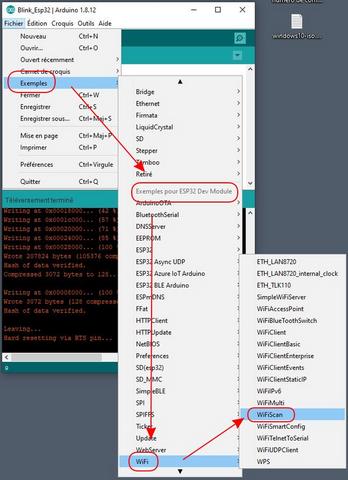

Fichier / Exemples (Exemples pour ESP32 Dev Modules) / Wifi / WifiScan

Enregistrer le code
Verifier et téleverser


Ouvrir le Moniteur Serie

La vitesse du moniteur série doit etre à la même valeur de la vitesse de la carte EPS32 DEV Module

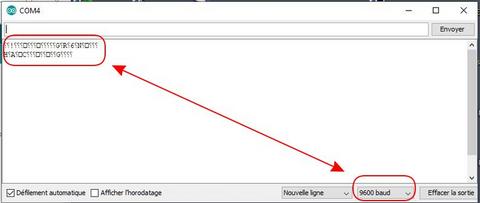

Si la vitesse du moniteur série est à 9600 bauds = Affichage incorrect

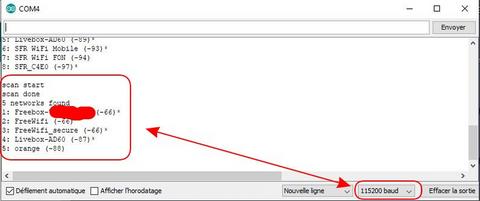

Si la vitesse du moniteur série est à 115200 bauds = Affichage correct


Le moniteur série affiche des Wifi detectés

9600
115200
