Le RAID,ou Redundant Array of Independent Disks (regroupement redondant de disques indépendants) est un ensemble de mesures matériel ou logiciel permettant de répartir le stockage entre plusieurs disques durs.


Le Raid matériel est géré par une carte additionnelle qui crée les volumes logiques avec les disques physiques. Cette carte dispose de son propre controleur (CPU + RAM). Le système d'exploitation ne voit plus les disques physiques, mais uniquement les volumes gérés par la carte RAID.


Le Raid logiciel est géré entièrement  par le système d'exploitation, qui voit les disques physiques et crée un ou plusieurs volumes logiques qui peuvent ensuite être formatés avec n'importe quel système de fichiers.

Les fonctionnalités disques (Volume logique, Raid 0, Raid 1) ne sont pas disponibles sur toutes les versions de Windwows  Certaines options ne sont disponibles que sur la version Pro

Je ne parlerai que du Raid Logiciel sous Windows ...

Raid Logiciel sous Linux


La configuration hardware

  • virtualbox
  • raid-5-disk-sata


Pour expliquer les différentes configurations sur les Volumes logiques sous Windows,

J'utilise deux machines virtuelles VirtualBox sous Windows 10 Home et Windows 10 Pro

Deux disques SATA pour le système en miroir - Windows 10 Pro uniquement

  • sata 0 - 32Go
  • sata 1 - 32Go

Le système d'exploitation est sur le disque Sata 0

Le disque Sata 1 va nous permettre de faire un miroir du disque système


Cinq disques SATA pour les volumes logiques - Windows 10 Home et Windows 10 Pro

  • sata 2 - 2Go - Disk1
  • sata 3 - 2Go - Disk2
  • sata 4 - 2Go - Disk3
  • sata 5 - 2Go - Disk4
  • sata 6 - 2Go - Disk5

Les autres disques Sata vont servir pour créer les volumes logiques


Vous pouvez adapter mes exemples à votre configuration matérielle ...


Couleurs / Partitions / Volumes sous Windows


Windows utilise un code de couleur pour représenter les disques dans la console "Gestion de l'ordinateur


Non alloué  -    Noir

Partition principale  -    Bleu foncé

Partition étendue  -    Vert

Espace libre  -    Vert clair

Lecteur logique  -    Bleu

Volume simple  -    Vert olive

Volume fractionné  -    Violet

Volume agrégé par bande  -    Bleu marine

Volume simple Raid 1  -    Brique

Volume Raid 5  -    Cyan



Configuration de base

  • disque
  • disque-0-1

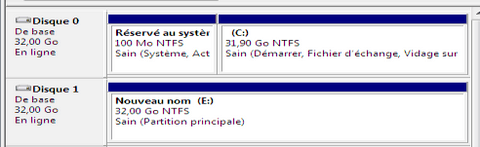

Nous avons le disque système C: de 32Go et un disque vierge E: de 32Go

Clic Droit / Gérer sur Ce PC pour ouvrir la console "Gestion de l'ordinateur"

Puis dans la Stockage, sélectionner "Gestion des disques" pour visualiser les disques physiques.

ou

Démarrer / Exécuter saisir diskmgmt.msc pour accéder à Gestion des disques


Disque dans la console de Gestion des disques:

  • Disque 0 - De base - 32Go - En ligne - Disque C: # Disque système
  • Disque 1 - De base - 32Go - En ligne - Disque E:


Disques dans l'explorateur Windows:

  • Disque local C:
  • Nouveau nom E:


L'explorateur Windows voit deux disques.

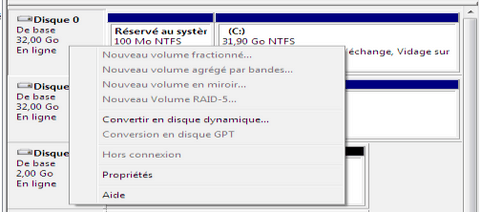

Convertion en disque dynamique

  • convertir-disk-dynamique
  • convertion-disk0
  • convertir-disk
  • convertion-message
  • disk0-dynamique


Convertion en disque dynamique du disque système C: et du disque E:

Windows 10 Home et Windows 10 Pro

Pour créer un volume logique sous Windows, il faut convertir les disques "De base" en "Disque dynamique" pour que le volume logiciel puisse être créé.


Clic droit sur le disque 0 puis "Convertir en disque dynamique"

Le clic droit doit être sur la zone "Disque X De base"


Attention: une fois qu'un disque dur est converti en dynamique, on ne peut pas le reconvertir en disque de base le temps que des partitions sont présentent. Donc une reconvertion d'un disque dynamique en disque de base entrainera la perte de partition.

  • Convertion du disques 0 en disque dynamique.
  • Clic droit sur le disque 0 puis Convertir en disque dynamique
  • Sélectionner le disque à convertir (disque 0) puis [OK]
  • Confirmer la convertion [Convertir]

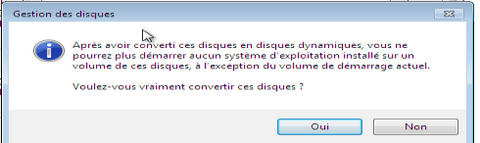

  • Valider le message [Oui]
  • Le disque 0 est converti en disque dynamique


Clic droit sur le disque 1 puis "Convertir en disque dynamique"
Le clic droit doit être sur la zone "Disque X De base"

  • Convertion du disques 1 en disque dynamique.
  • Clic droit sur le disque 1 puis Convertir en disque dynamique
  • Sélectionner le disque à convertir (disque 1) puis [OK]
  • Confirmer la convertion [Convertir]
  • Valider le message [Oui]
  • Le disque 1 est converti en disque dynamique


PS: Il est possible de convertir en disque dynamique les disque 0 et disque 1 en même temps


L'explorateur Windows voit encore les deux disques physiques


  • supprimer-volume-disk1
  • supprimer-volume-OK
  • convertir-dynamique
  • disk-non-alloue
Windows 10 Pro uniquement

Pour créer un Volume logique Raid 1 entre le disque 0 et le disque 1, le disque 1 doit être  "Non Alloué"

Si la commande "Ajouter un disque miroir" n'est pas accessible, vous devez déallouer le disque 1 en supprimant le volume du disque 1

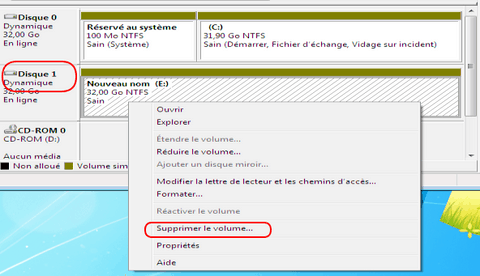

  • Clic droit sur le disque 1 / Supprimer le volume
Le fait de supprimer le volume du disque 1, remet le disque 1 en disque de base.

Reconvertion du disque 1 en disque dynamique
  • Clic droit sur le disque 1 / Convertir en disque dynamique

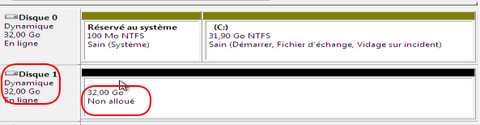

Le disque 1 est dynamique en Non Alloué


Création du Raid 1 sur le disque système C:

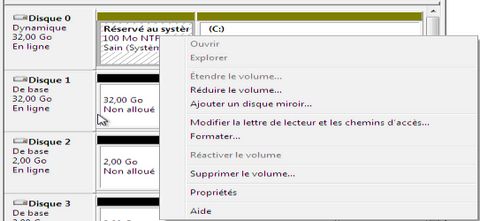

  • ajout-mirroir-100Mo
  • select-disk-mirroir-100Mo
  • valider-message-mirroir-100Mo
  • mirroir-100Mo-OK


Création du Volume logique Raid 1 du disque système C:

Windows 10 Pro uniquement

Nous avons maintenant

  • le disque C: dynamique avec ces deux partitions
    • partition réservée au système - 100Mo - NTFS
    • partition C: - 31,90Go - NTFS
  • le disque E: dynamique avec une seule partition
    • partition E: - 32Go - NTFS


Création du miroir sur la partition "réservé au système - 100Mo - NTFS"

  • Clic droit sur la partition "réservée au système - 100Mo - NTFS" / Ajouter un disque miroir
  • Sélectionner le disque miroir (disque1) / [Ajouter un miroir]

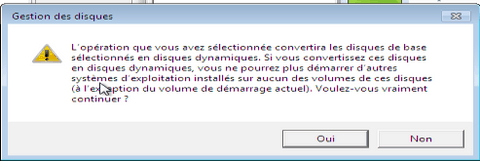

  • Valider le message / [Oui]

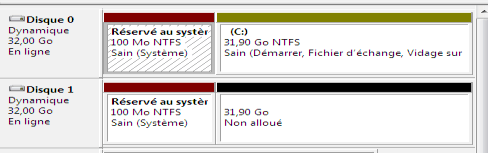

La partition "réservé au système" du disque 0 - C: est mirroirée sur le disque 1


  • mirroir-c-31.90Go
  • select-disk-31.90Go
  • valider-message-31.90Go

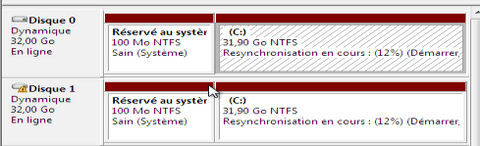

  • raid1-mirroir-systeme
  • mirroir-windows


Création du miroir sur la partition C: - 31,90Go - NTFS

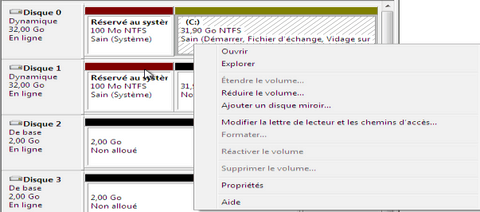

  • Clic droit sur la partition C: 31,90Go - NTFS" / Ajouter un disque miroir
  • Sélectionner le disque miroir (disque1) / [Ajouter un miroir]

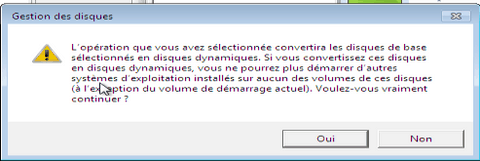

  • Valider le message / [Oui]


La partition C: est mirrorée sur le disque 1.


L'explorateur Windows ne voit plus que le volume miroir.


  • raid1-synchro

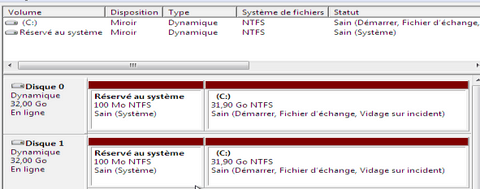

  • raid1-synchro-OK

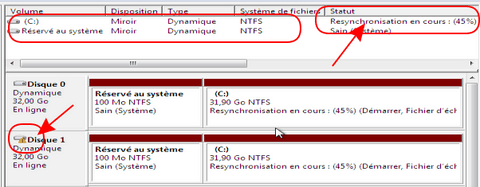

L'outil "Gestion de l'ordinateur" affiche le miroir du disque C: avec le disque


Le triangle jaune sur le disque 1 indique que la synchronisation est en cours ...

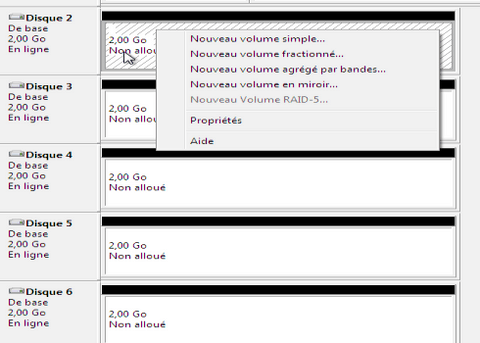

Création d'un volume simple

  • volume-simple

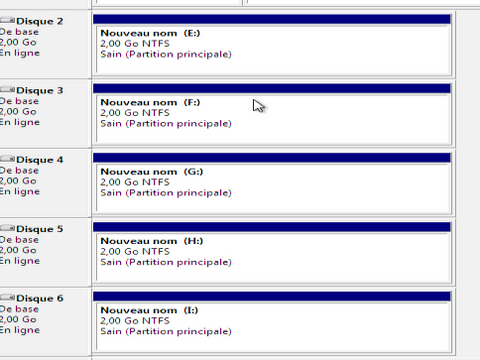

  • volume-simple-OK
  • volume-simple-disk


Création d'un volume simple

Windows 10 Home et Windows 10 Pro

Nous allons créer des volumes simples avec les 5 disques Sata

  • sata 2 - 2Go
  • sata 3 - 2Go
  • sata 4 - 2Go
  • sata 5 - 2Go
  • sata 6 - 2Go

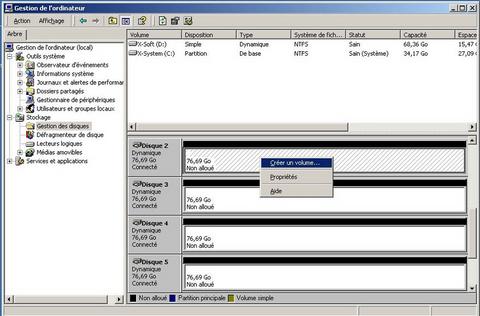

  • Clic droit / Nouveau volume simple sur chaque disque

L'explorateur Windows voit les 5 disques

Le volume simple n'offre aucune protection des données en cas de crash du disque dur.
Si le disque dur crashe, le volume simple est perdu.


Création d'un volume simple étendu - Raid 0

  • volume-simple-etendu
  • voulume-simple-Etendre
  • volume-simple-etendre-ajouter

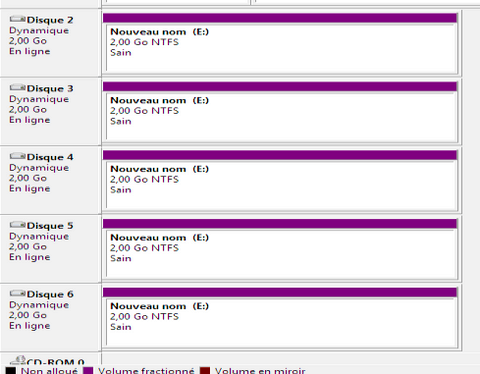

  • volume-simple-etendu-OK
  • disk-raid0-windows


Création d'un volume simple étendu - Raid 0

Windwos 10 Home et Windows 10 Pro

Le volume simple étendu Raid 0 est un espace logique contigu reparti sur plusieurs disques physiques. Il permet d'utiliser tout l'espace des disques durs. L'extension d'un volume augmente la partie accessible du disque.


Nous allons créer un Volume simple étendu Raid 0 avec les 5 disques Sata

  • sata 2 - 2Go
  • sata 3 - 2Go
  • sata 4 - 2Go
  • sata 5 - 2Go
  • sata 6 - 2Go

  • Clic droit / Nouveau volume simple sur le 1er disque (disque 2)

Une fois le 1er volume simple crée

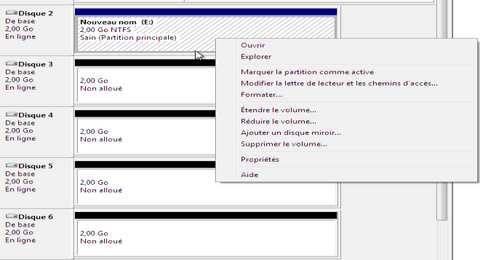

  • Clic droit / Etendre le volume sur le 1er disque (disque 2)
  • Sélectionner les disques à ajouter dans le volume simple [Ajouter] puis [ Suivant]

L'explorateur Windows voit un disque de 5 x 2Go soit 10Go

Le volume simple étendu - Raid 0 n'offre aucune protection des données en cas de crash d'un disque dur.
Si un disque dur du volume simple étendu crashe, c'est tout le volume simple étendu qui est perdu.


Création d'un volume agrégé par bandes - Raid 0

  • volume-agrege-bande
  • volume-agrege-bande-ajout
  • volume-agrege-bande-OK
  • volume-agrege-bande-windows


Création d'un volume agrégé par bandes - Raid 0

Windows 10 Home et Windows 10 Pro

Un Volume agrégé par bandes Raid 0 regroupe les disques durs (de 3 à 32) en un seul volume logique. Les données écrites dans un volume agrégé par bandes sont entrelacées sur tous les disques de manière simultanée plutôt que séquentielle. Les performances des disques sur un volume agrégé par bandes RAID 0 sont plus rapides.


Nous allons créer un volume agrégé par bandes - Raid 0 avec les 5 disques Sata

  • sata 2 - 2Go
  • sata 3 - 2Go
  • sata 4 - 2Go
  • sata 5 - 2Go
  • sata 6 - 2Go


  • Clic droit / Nouveau volume agrégé par bandes sur le 1er disque (disque 2)

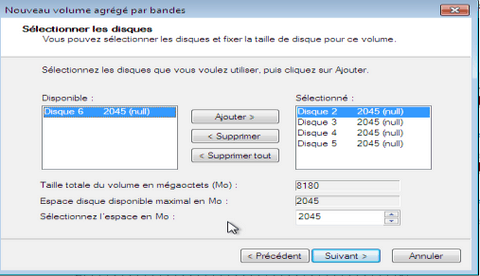

  • Sélectionner et ajouter les disques du volume agrégé par bandes [Ajouter] puis [Suivant]


Le volume agrégé par bandes se crée

L'explorateur Windows voit un disque de 5 x 2Go soit 10Go

Le volume agrégé par bandes - Raid 0 n'offre aucune protection des données en cas de crash d'un disque dur.
Si un disque dur du volume agrégé par bandes crashe, c'est tout le volume agrégé par bandes qui est perdu.
Les performances des disques sur un volume agrégé par bandes - RAID 0 sont plus rapides.


Création d'un volume miroir - Raid 1

  • volume-miroir
  • volume-miroir-ajout-disk
  • volume-miroir-OK
  • volume-miroir-windows


Création d'un volume miroir - Raid 1

Windows 10 Pro uniquement

Nous allons créer deux Volumes miroirs Raid 1 avec les disques Sata

  • Raid 1
    • sata 2 - 2Go
    • sata 3 - 2Go

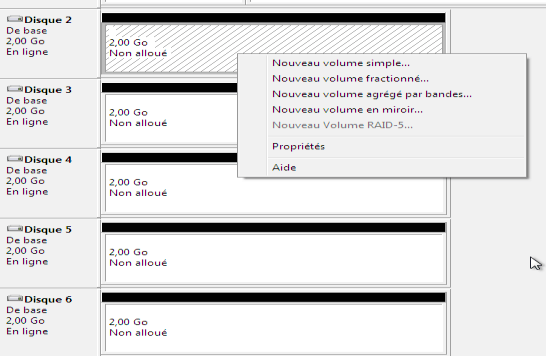

  • Clic droit / Nouveau volume miroir sur le 1er disque du miroir

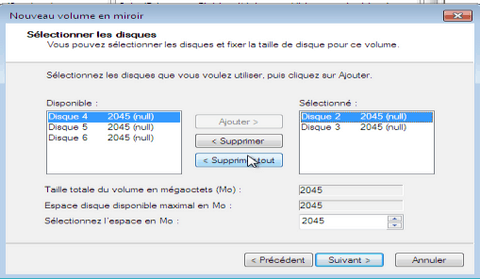

  • Sélectionner le 2ème disque du miroir - [Ajouter] puis [Suivant]

Le volume miroir se créé ...

L'explorateur Windows voit le volume miroir (composé de 2 disques physiques)


Le volume miroir - Raid 1 offre une protection des données en cas de crash d'un disque dur.
Si un disque dur du volume miroir crashe, les données sont toujours accéssibles sur le disque valide.
Il suffit de remplacer le disque défectueux et de resynchroniser le miroir.
