Esp32-Wroom

esp32-wroom


Espressif propose neuf variantes de son Esp32 pour vos projets d’objets connectés.

Les modules ESP32-WROOM-32D et ESP32-WROOM-32U sont préconisés par Espressif pour les cartes de développement.


Datasheet ESP32 Series    Datasheet EPS32-Wroom


J'ai acheté l'ESP32-Wroom de AZ-Délivery via Amazon


Caractéristiques

caracteristique

Programmation via câble micro USB-B

Alimentation:
Micro USB-B sur le port USB de l'ordinateur
Micro USB-B sur l'adaptateur secteur USB 5V

Processeur ESP-WROOM-32
WLAN 802.11 b/g/n
Bluetooth 4.2 / BLE
Processeur Tensilica L108 32 bits 160 MHz
512 Ko de mémoire SRAM et 16 Mo de mémoire flash
32 broches d'E / S numériques (3,3V)
6 broches analogiques-numériques
3x UART, 2x SPI, 2x I2C
Interface USB vers UART CP2102

Programmable avec Arduino C++, Lua, MicroPython, ...


Connectique

cable_micro-usb


La carte de développement AZ-Delivery ESP32 se connecte à l'ordinateur via un câble micro-USB.

Le microcontrôleur utilise un CP2102-Chip pour l'interface USB, qui est normalement reconnue par Windows et Linux

Pinout

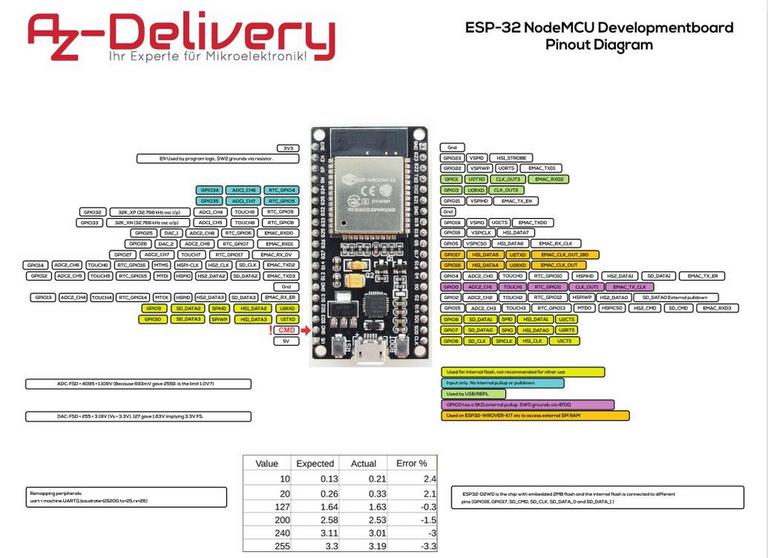

Pinout Esp32-Wroom AZ-Delivery


 Pinout uniquement pour l'Esp32-Wroom de chez AZ-Delivery


pinout

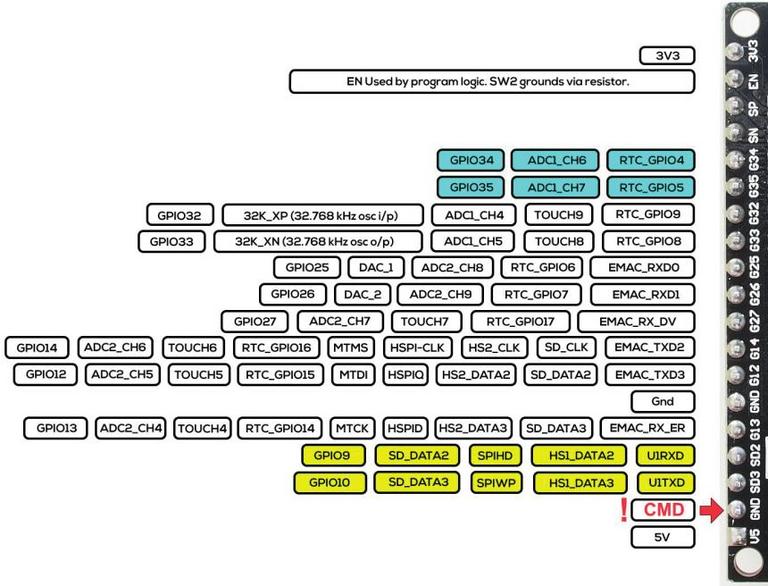

Esp32-Wroom Pin Gauche

esp32-wroom-pin-gauche

Esp32-wroom Pin droite

esp32-wroom-pin-droite
