Changer le tube PTFE - Imprimante Ender 3v2
Vérifiez son état avant chaque utilisation, et nettoyez-là après chaque impression.
Faites un entretien un peu plus poussé de temps en temps, selon votre fréquence d’utilisation.
De nombreux sites sur Internet, vous guideront pour cette opération.
Voici mon expérience ....
Mon imprimante 3D
J'utilise depuis 2020, une Créality Ender 3 v2, et tout se passait bien, jusqu'au jour ou les problèmes ont commencés à apparaitre.

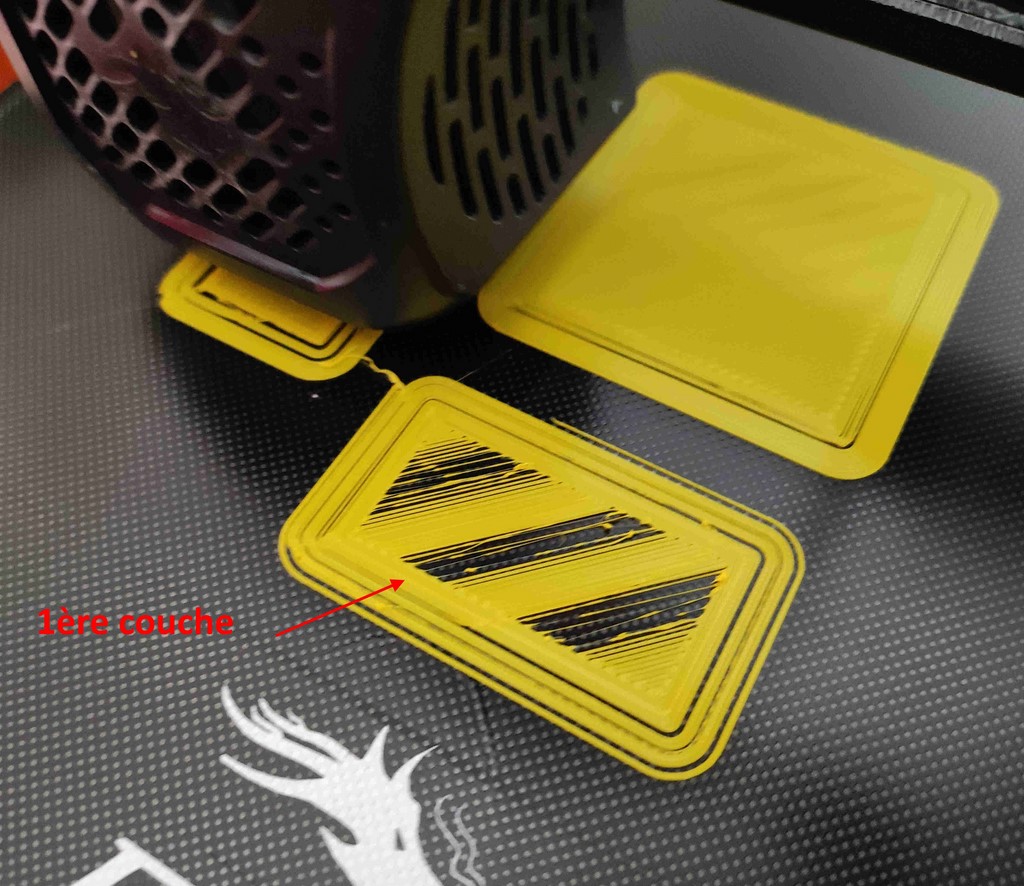

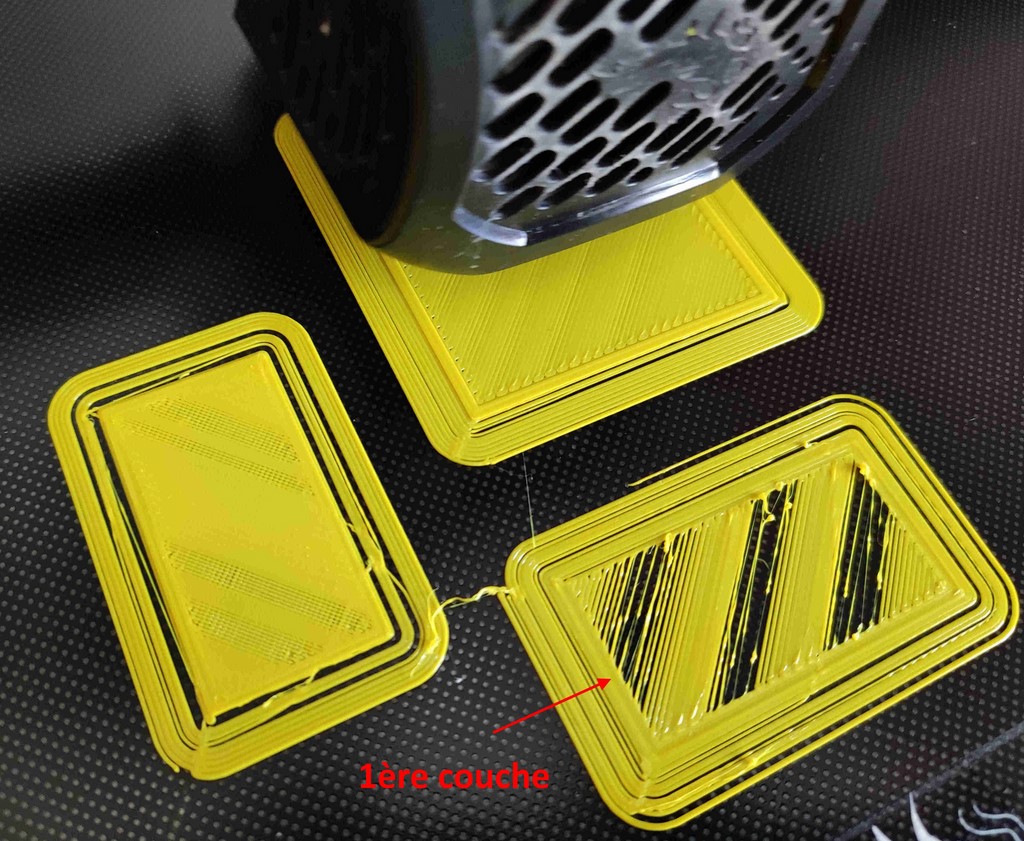

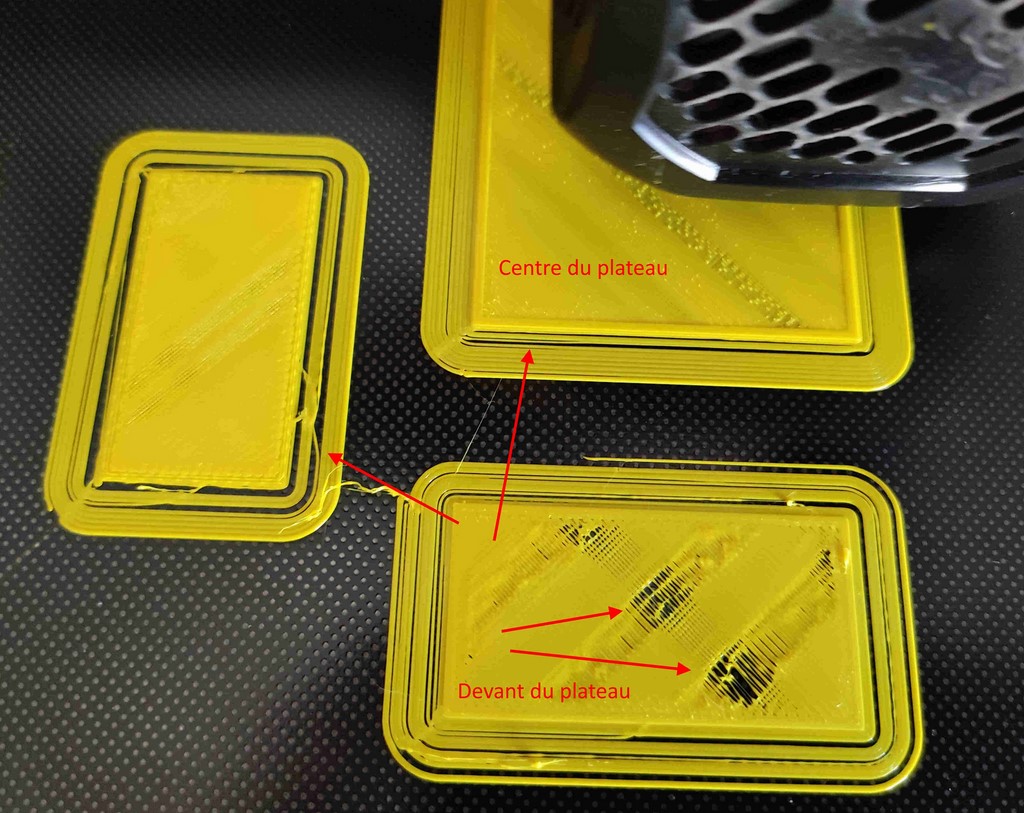

Manque de filament de façon aléatoire dès la première couche, et sur certaines autres couches
Mais rien à faire, le problème est toujours présent. Le filament ne se dépose pas de temps à autre.
Ecoutant les conseils d'autres utilisateurs (ils se reconnaitront et je les en remercie), je me lance dans une grosse maintenance.
Le filament est géné avant de se déposer sur le plateau ....

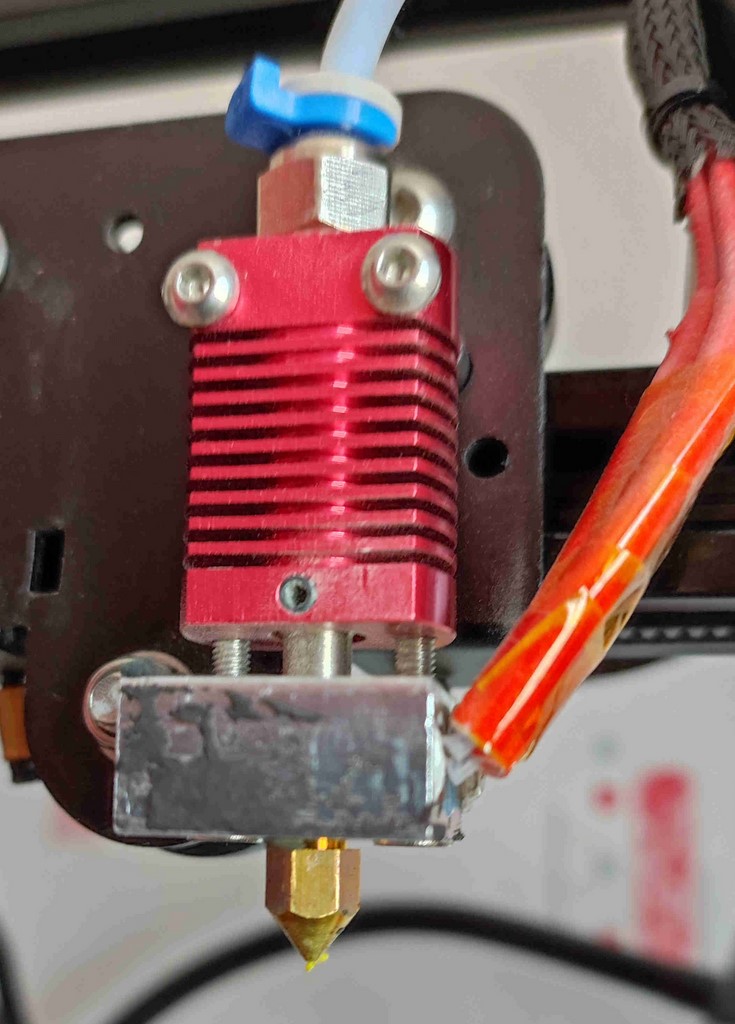

Le filament est guidé par le tube PTFE jusqu'au Hotend
Le "corps de chauffe" fait passer le filament de l'état solide à l'état "liquide" pour qu'il puisse se déposer sur le plateau chauffant.
La gène devrait donc se trouver au niveau du hotend ?
Ne pas y mettre les doigts, ça chauffe !
Attention !
Mettre en chauffe à 200° avant de démonter la buse,
Ce qui permet de faire fondre les résidus de filament dans la buse afin de faciliter son démontage
Un amas de filament peut géner et abimer le corps de chauffe au demontage
Attention à vos doigts !

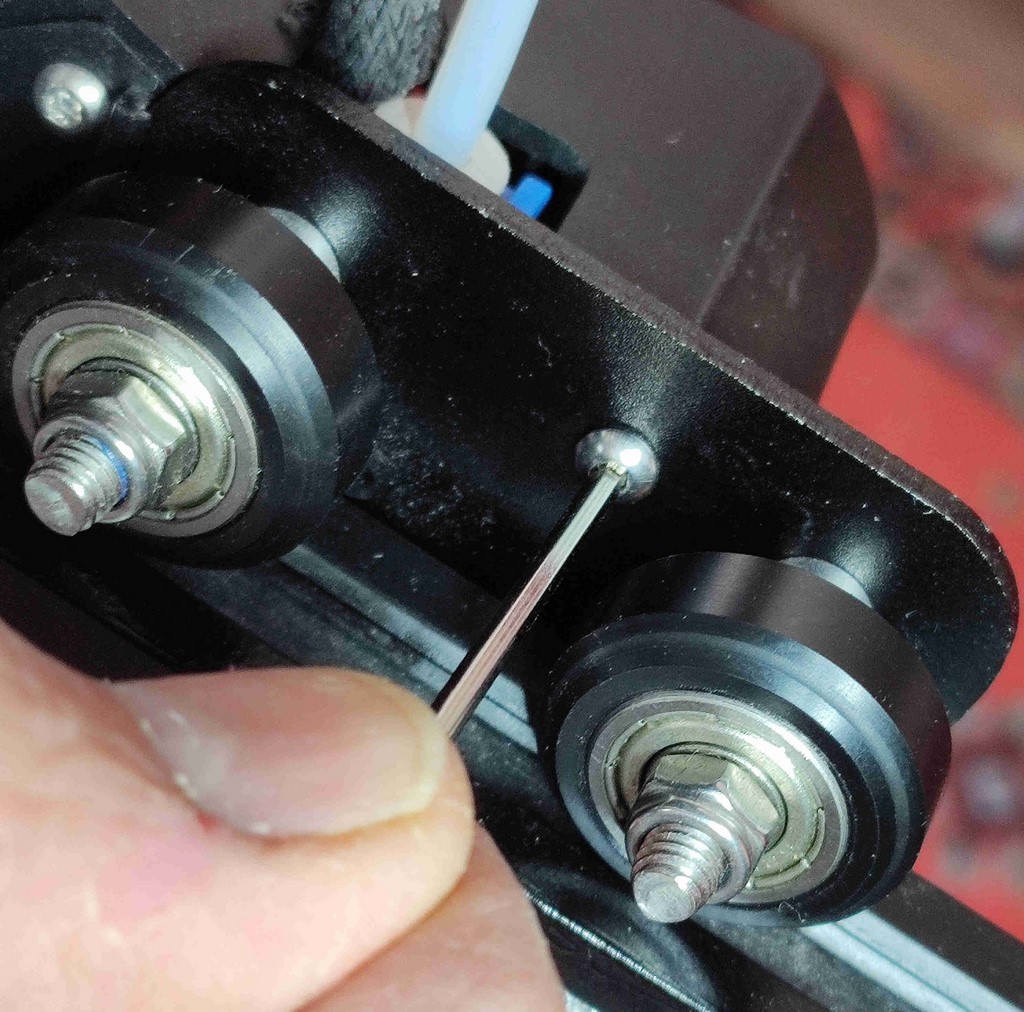

Dévisser le Capot et les ventilateurs
- Sur la Ender 3v2, il n'y a qu'une seule vis à enlever
démontage tube PTFE

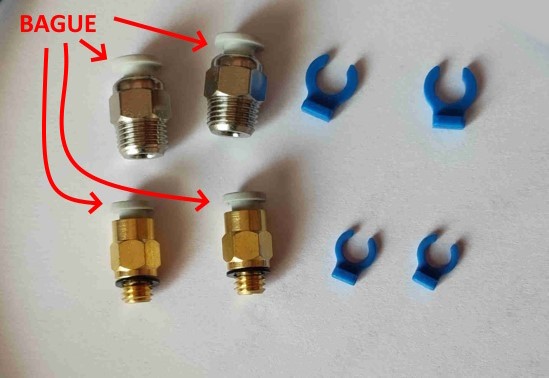

- Enlever le clip bleu (ne pas le perdre)
- Appuyer sur la bague grise

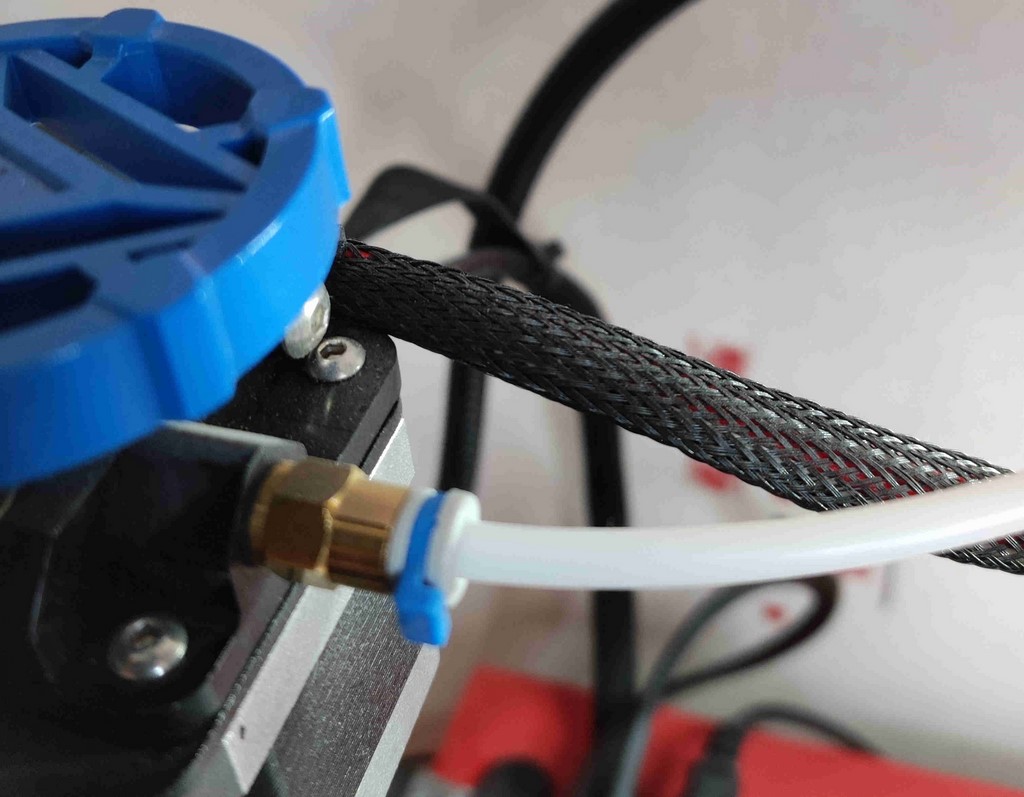

- Déloger le tube PTFE de l'extrudeur du raccord pneumatique PC4-M6 (1)
- Enlever le clip bleu (ne pas le perdre)
- Dévisser le raccord pneumatique PC4-M8 (2)
- Sortir complètement le tube PTFE

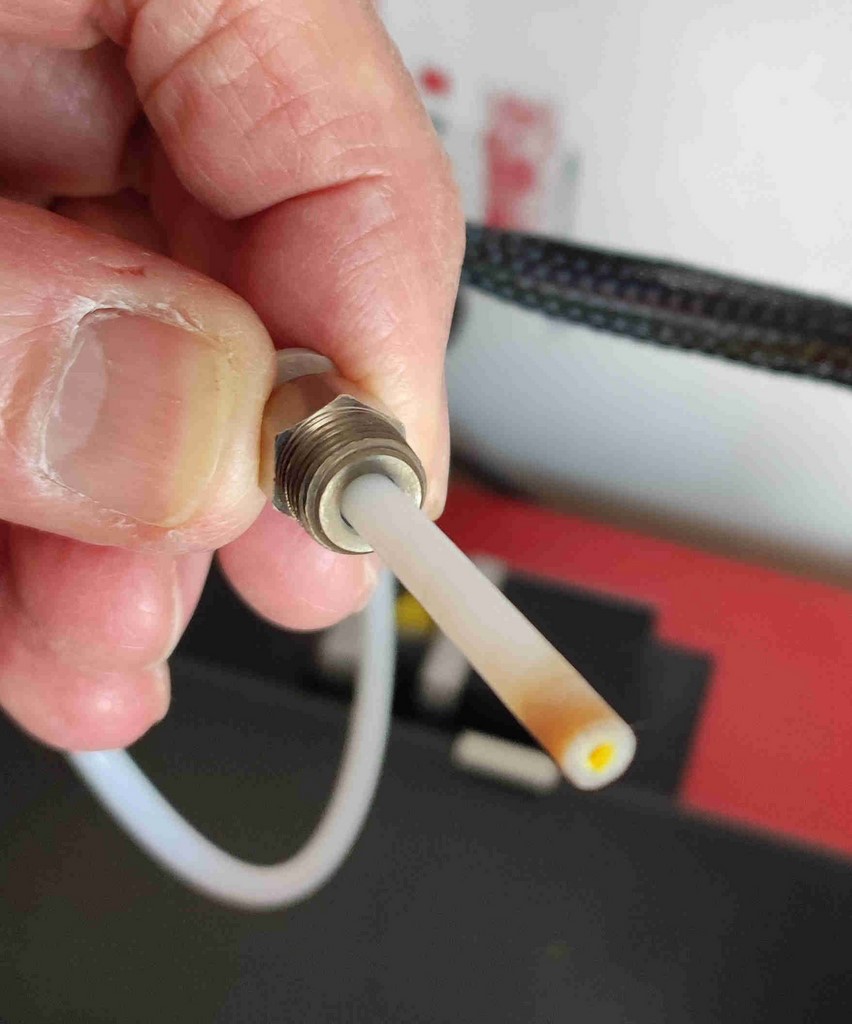

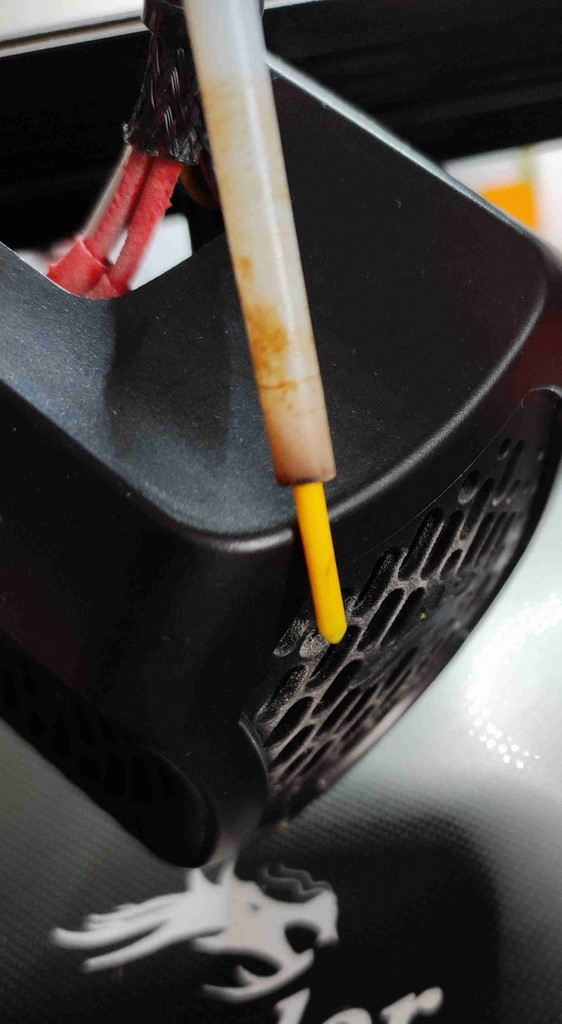

Mon tube PTFE est obstrué par du filament (filament jaune sur l'image)
Malgrè le retrait du morceau de filament jaune, il reste un morceau de filament dans le tube PTFE

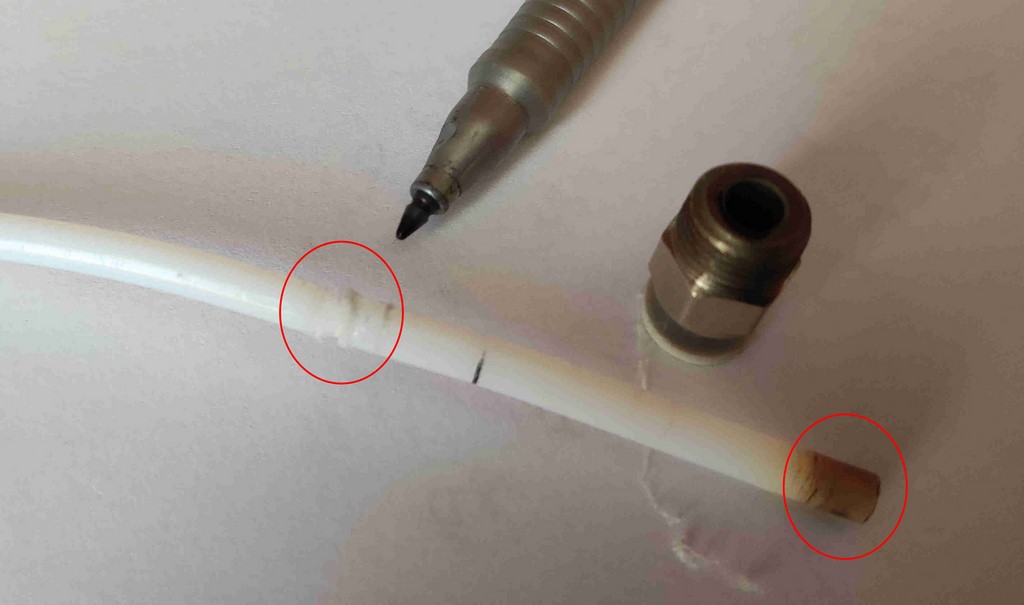

Une fois le raccord enlevé, je constate que le tube PTFE est vraiment abimé ...
Démontage de la buse
La buse est en chauffe à 200° - Attention à ne pas vous bruler les doigts
Enlever la protection en caoutchouc noir

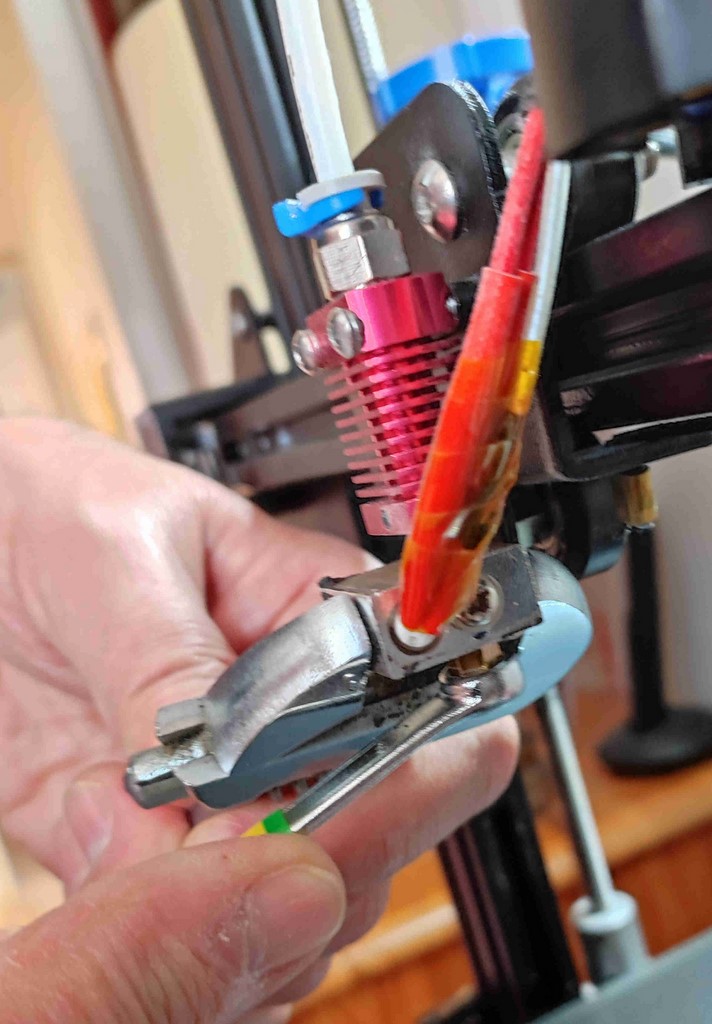

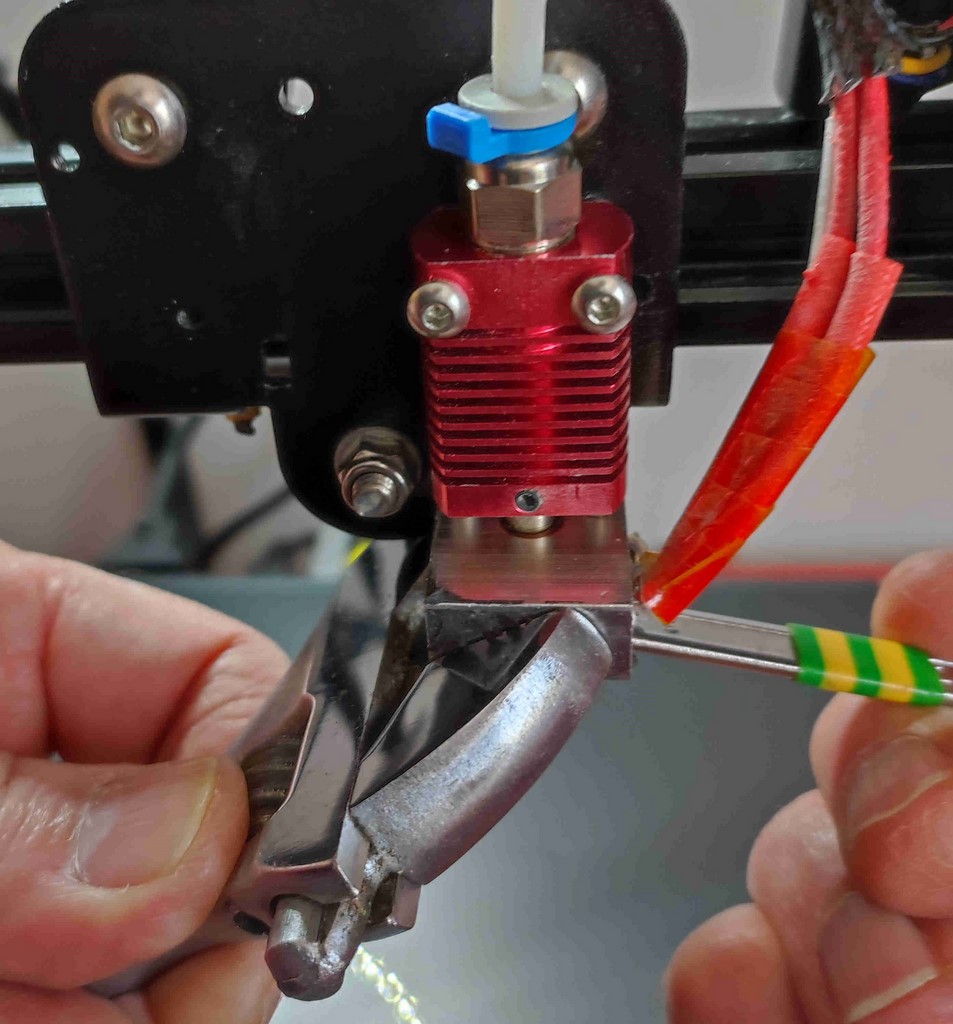

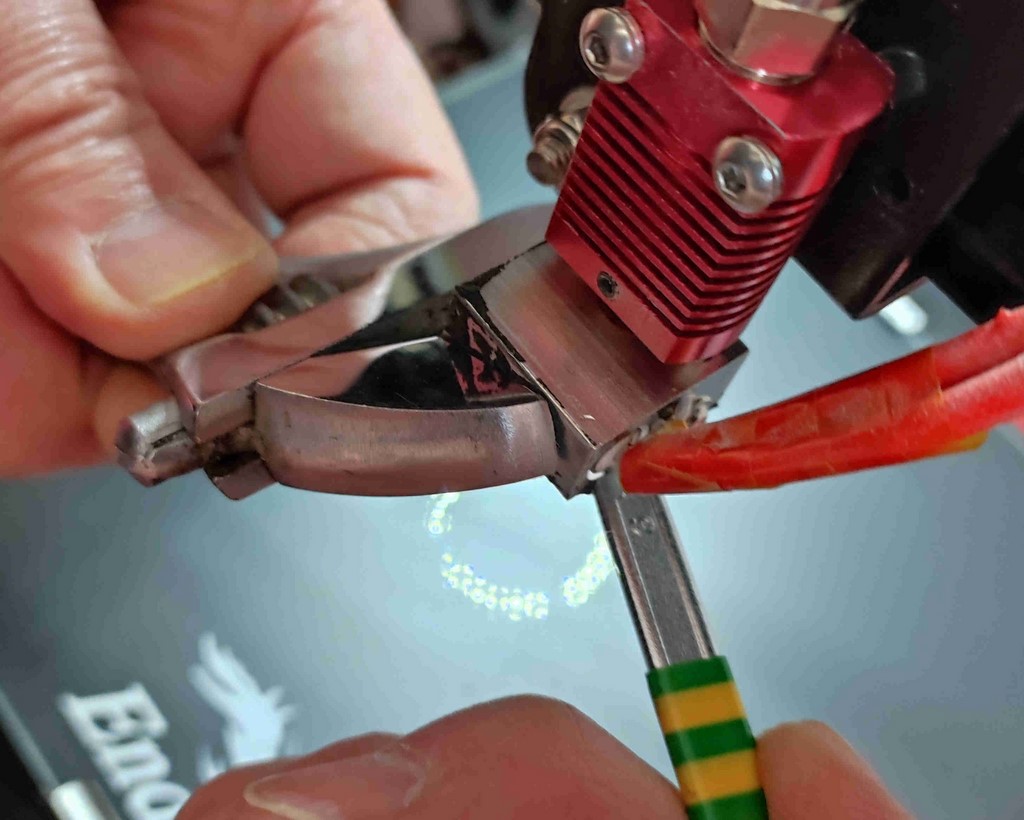

Pour ne pas abimer le hotend, pour dévisser la buse, j'utilise une clé anglaise pour bloquer le corps de chauffe du hotend et une clé à oeil de 6mm pour dévisser la buse de 0.4mm
Etat de la buse

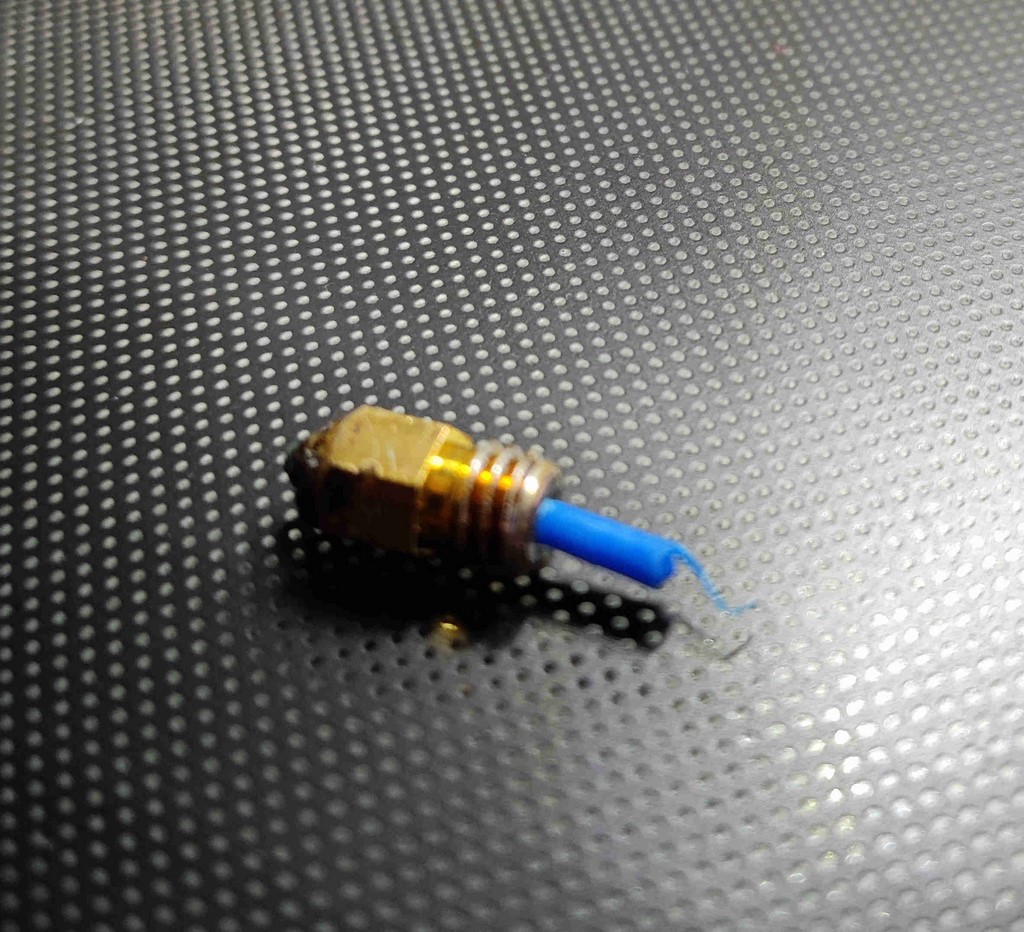

Oups ! La buse est obstruée par du filament bleu

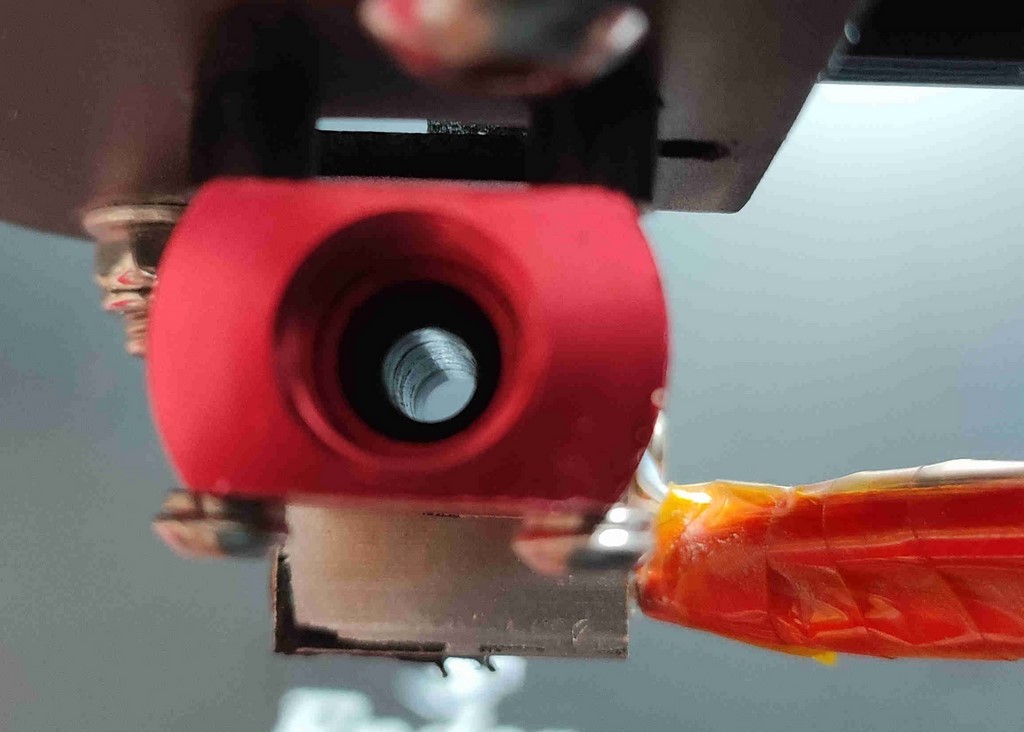

Etat du hotend
Ouf ! Le hotend est propre !

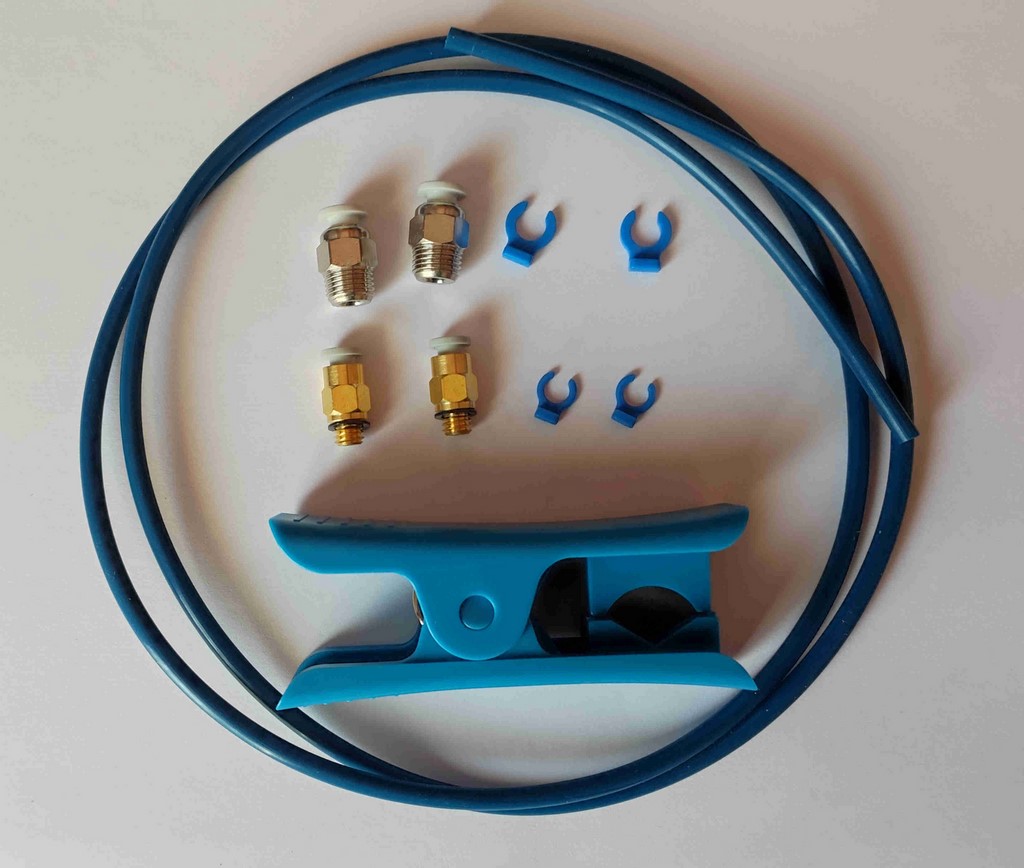

Echange tube PTFE

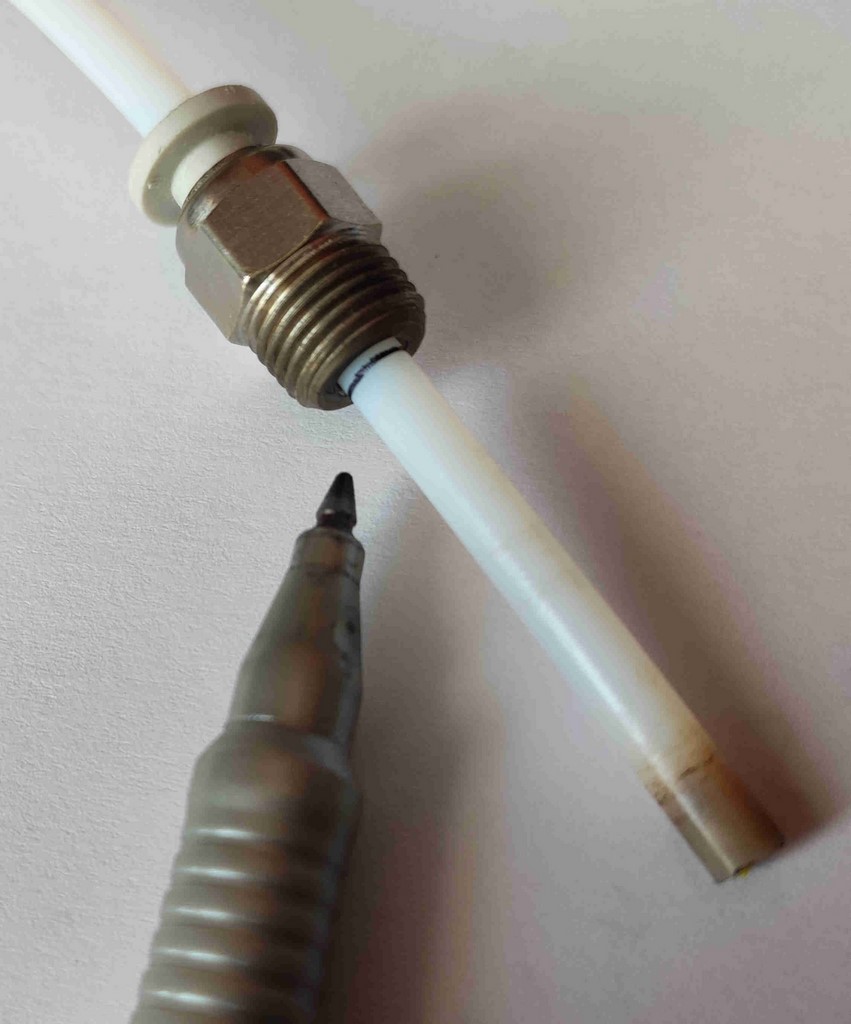

- Faire un repère de l'emplacement du raccord pneumatique sur le tube PTFE défectueux
- Couper la bonne longueur de tube PTFE neuf avec le coupe-tube
- Reporter le repère du raccord pneumatique sur le tube PTFE neuf
Sens d'introduction du tube PTFE
Le raccord pneumatique se "glisse" sur le tube en l'enfichant par la bague.
Appuyer sur la bague pour enficher le tube.
Le retrait du tube sans appuyer sur la bague est quasiment impossible, si vous forcez vous risquez de détériorer le tube
Mettre un raccord pneumatique neuf sur l'extrudeur si celui-ci est abimé.
Sens d'introduction du tube PTFE dans le raccord pneumatique

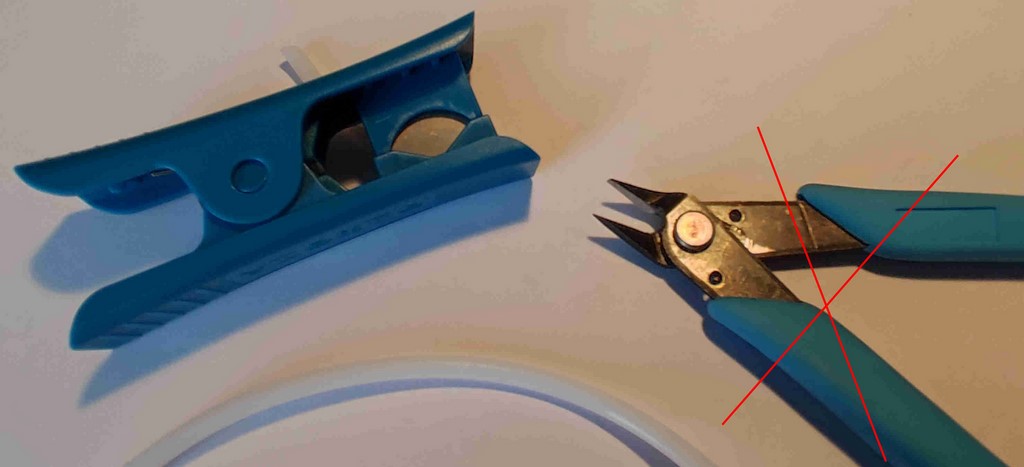

Conseil pour la découpe du tube PTFE
Ne pas utiliser une pince coupante pour couper le tube PTFE.
La pince coupante va aplatir l'embout du tube PTFE.

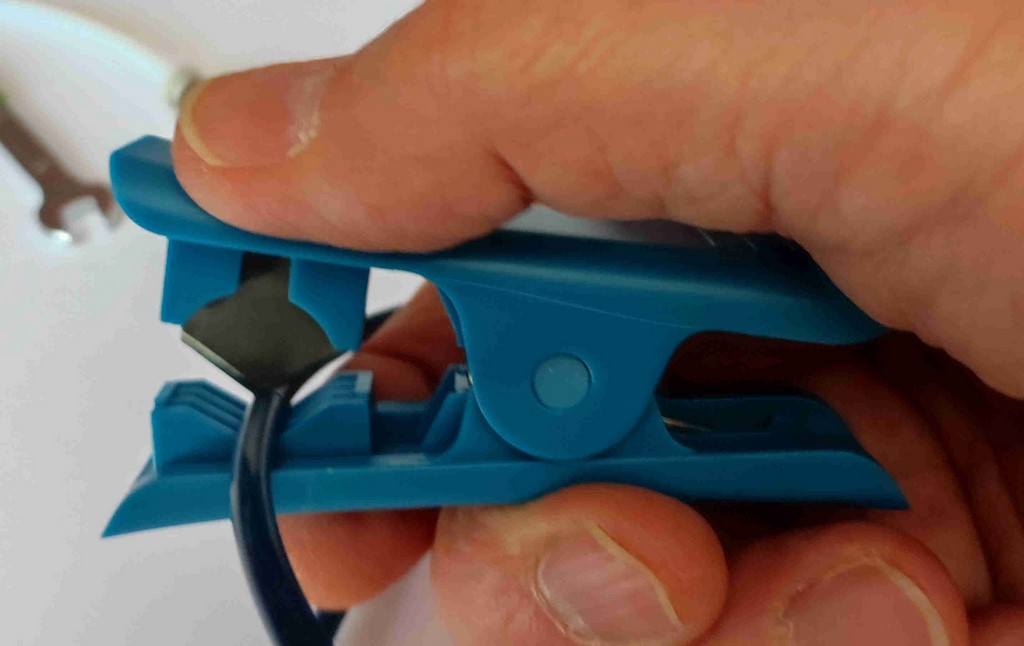

Utiliser un coupe-tube pour avoir une coupe droite.
Embout aplati.

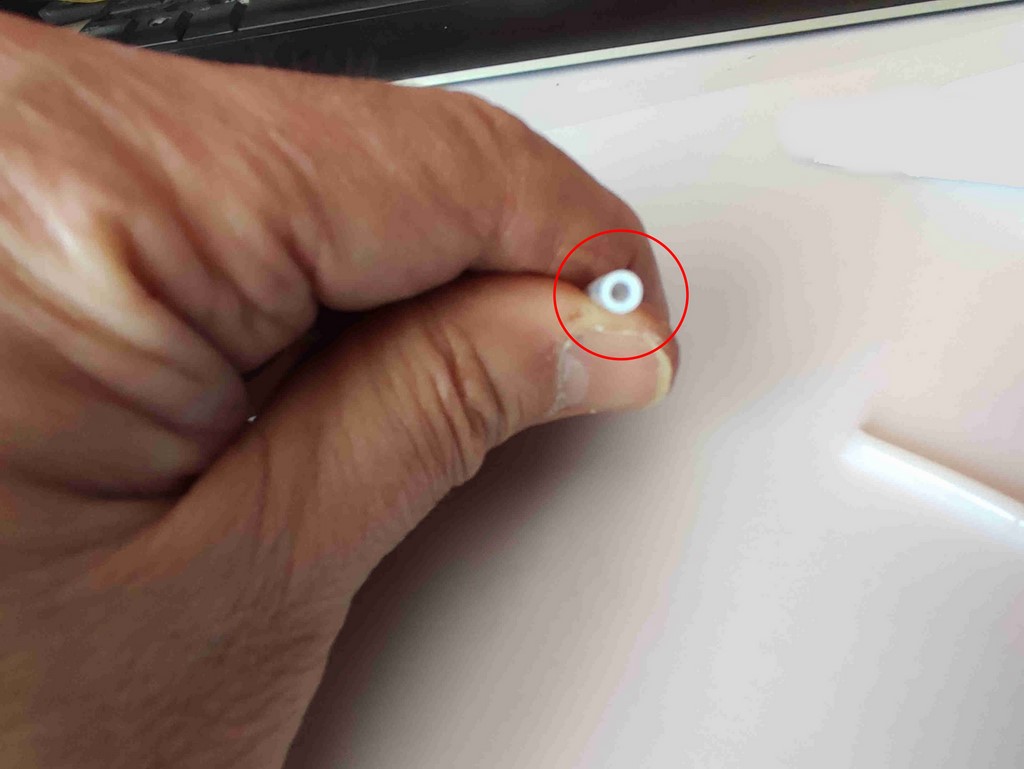

Embout rond.
Changer la buse
Utiliser une buse de diamètre identique à celle d'origine

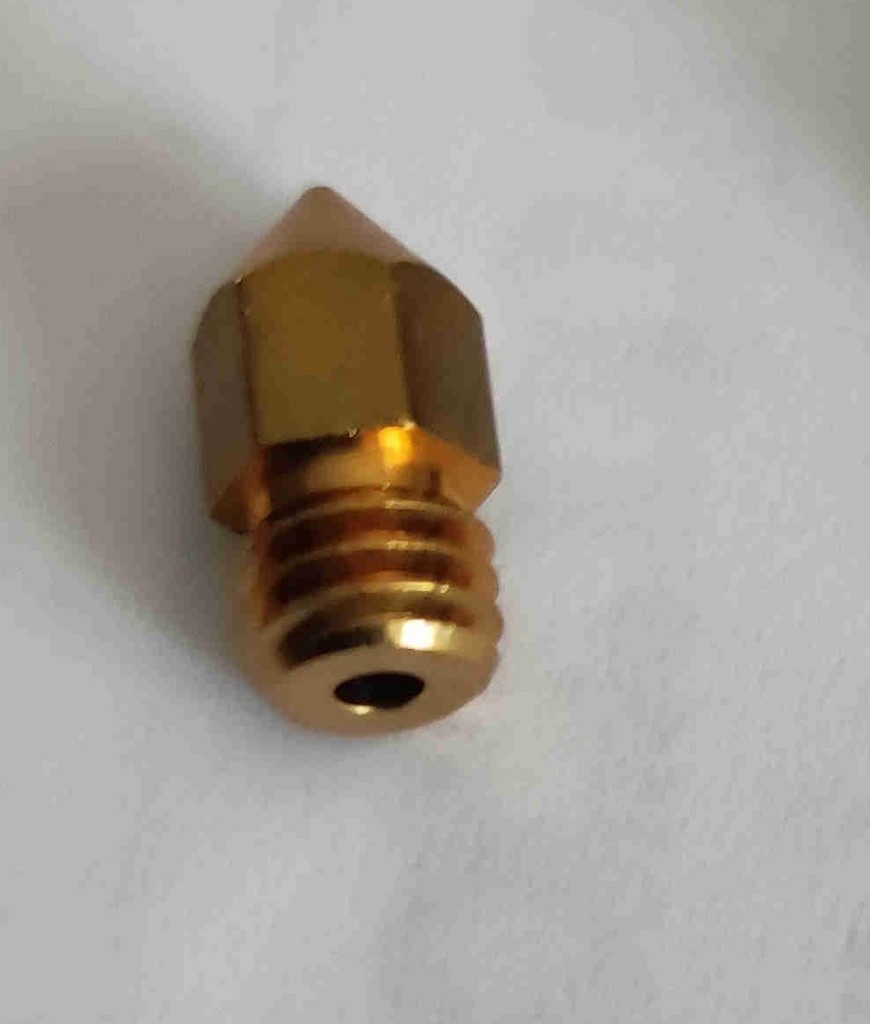

- Remettre une buse neuve sur le corps de chauffe du hotend.
- Visser à fond puis dévisser un tour de clé (Utiliser la clé à oeil de 6mm)
Remonter le tube PTFE
- Mettre en chauffe 200° avant de revissser la buse (Attention à vos doigts)
- Mettre le tube PTFE neuf dans le hotend
- Visser le raccord pneumatique (pas à fond)
- Pousser à fond le tube PTFE
- Serrer le raccord pneumatique avec la clè
- Serrer la buse avec la clè à oeil et la clè anglaise (comme pour le demontage)
- Enficher l'autre bout du tube PTFE dans le raccord pneumatique coté extrudeur en appuyant sur la bague (Voir image)
- Remettre le caoutchouc noir (à changer si défectueux)

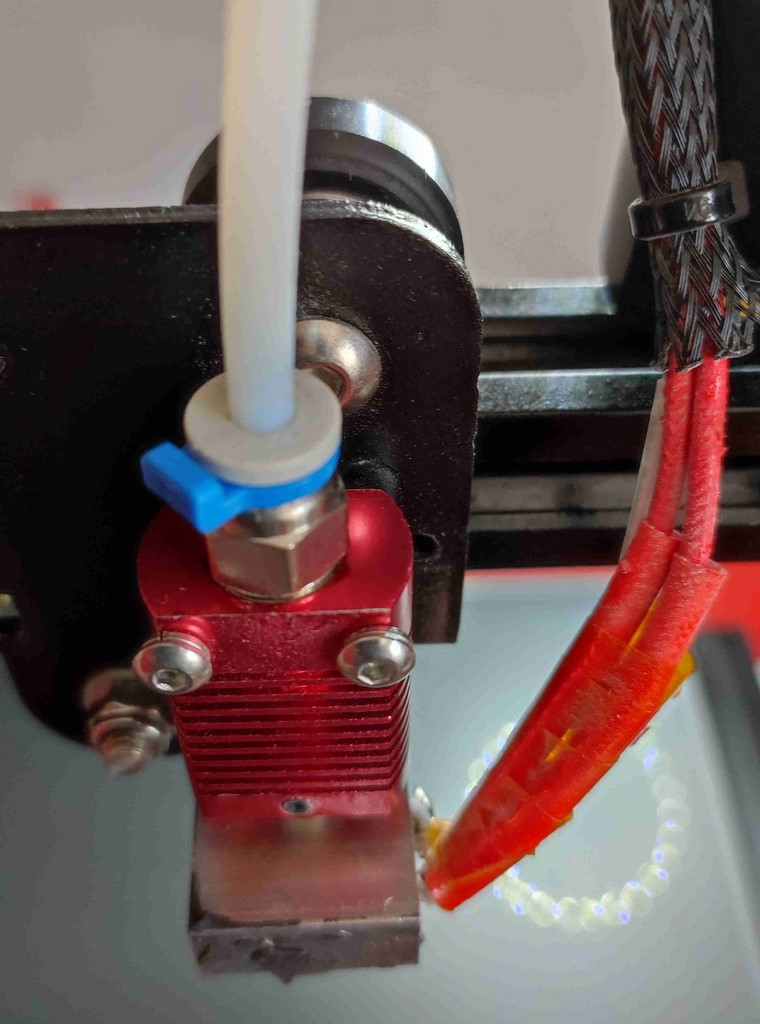

- Remettre les clips coté hotend et coté extrudeur
- Remettre le capot et ventilateur
Voilà c'est tout ....
Il ne vous reste plus qu'à tester votre imprimante ...
