Configurer Ultimaker Cura

logo-cura



Les termes utilisés dans Ultimaker Cura pour chacun des paramètres sont clairs pour que l'on comprenne leurs roles.

Laisser le pointeur de la souris sur le paramètre, Cura affichera une explication plus comptète

J'expliquerai uniquement ma configuration ...


Ultimaker Cura propose:

4 profils de configuration

  • Super Quality
  • Dynamic Quality
  • Standard Quality
  • Low Quality

Chaques profiles peut etre personnalisé


Les profils de Cura

profils-cura


Cliquer sur [Préférences], [Configurer Cura]
Cliquer sur [Profiles]

  • Super Quality
  • Dynamic Quality
  • Standard Quality
  • Low Quality

Le profile par défaut est en italique


Pour choisir un autre profile par défaut, vous séléctionnez le profile voulu, puis vous cliquez sur [Activer]

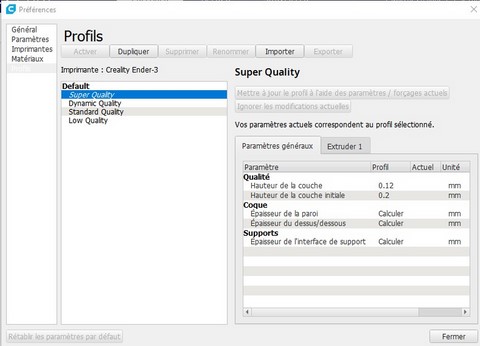

Le Profil - Super Quality

  • profil-super-quality
  • profil-super-quality-01


 Super Quality

  • Qualité
    • Hauteur de la couche    0.12mm
    • Hauteur de la couche initiale    0.2mm
  • Coque
    • Epaisseur de la paroi    Calculer  (épaisseur de la ligne *3) mm
    • Epaisseur du dessus/dessous    Calculer (hauteur de la couche 0 +hauteur de la couche *6) mm
  • Supports
    • Epaisseur de l'interface de support    Calculer  (hauteur de la couche *8) mm



Le Profil - Dynamic Quality

  • profil-dynamic-quality
  • profil-dynamic-quality-01


 Dynamic Quality

  • Qualité
    • Hauteur de la couche    0.16mm
    • Hauteur de la couche initiale    0.2mm
  • Coque
    • Epaisseur de la paroi    Calculer  (épaisseur de la ligne *3) mm
    • Epaisseur du dessus/dessous    Calculer (hauteur de la couche 0 +hauteur de la couche *4) mm
  • Supports
    • Epaisseur de l'interface de support    Calculer  (hauteur de la couche *6) mm
  • Expérimental
    • Utiliser des couches adaptives    true   (Activer)




Le Profil - Standard Quality

  • profil-standard-quality
  • profil-standard-quality-01


 Standard Quality

  • Qualité
    • Hauteur de la couche    0.2mm
    • Hauteur de la couche initiale    0.2mm
  • Coque
    • Epaisseur de la paroi    Calculer  (épaisseur de la ligne *2) mm
    • Epaisseur du dessus/dessous    Calculer (hauteur de la couche 0 +hauteur de la couche *3) mm
  • Supports
    • Epaisseur de l'interface de support    Calculer  (hauteur de la couche *4) mm




Le Profil - Low Quality

  • profil-low-quality
  • profil-low-quality-01


 Low Quality

  • Qualité
    • Hauteur de la couche    0.28mm
    • Hauteur de la couche initiale    0.2mm
  • Coque
    • Epaisseur de la paroi    Calculer  (épaisseur de la ligne *2) mm
    • Epaisseur du dessus/dessous    Calculer (hauteur de la couche 0 +hauteur de la couche *3) mm
  • Supports
    • Epaisseur de l'interface de support    Calculer  (hauteur de la couche *4) mm




Personnalisation d'un profil

  • standard-quality-recommande
  • standard-quality-recommande-01


Je vais personaliser le profile "Standard Quality"

Cliquer sur [Standard Quality] ou sur le "Stylo"  (voir photo)


En mode [Recommandé] vous pouvez modifier les paramètres ci-dessous

  • La hauteur de la couche (0.2mm dans l'exemple)
  • Le taux de remplissage (20% dans l'exemple)
  • Cocher les supports
  • Cocher l'adhérence

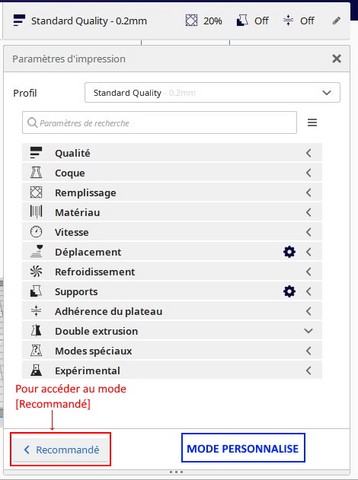

Cliquer sur [Personnalisé]

En mode [Personnalisé] vous pouvez modifier les paramètres ci-dessous

  • Qualité
  • Coque
  • Remplissage
  • Vitesse
  • Déplacement
  • Refroidissement
  • Supports
  • Adhérence du plateau
  • Double extrusion
  • Modes spéciaux
  • Expérimental


Pour revenir à la présentation recommandée. dans le personnalisé, cliquer sur [Recommandé]

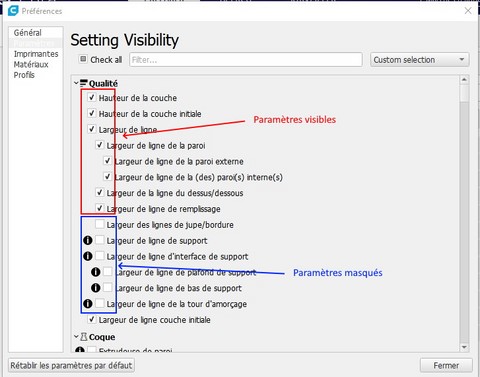

Visibilité des paramètres

  • acces-visibilité-parametre
  • acces-visibilité-parametre-01
  • visibilité-parametre-masque


En mode [Personnalisé], tous les paramètres ne sont pas forcement visible.

Pour afficher plus de paramètres, cliquer [Paramètres], [Configurer la visibilité des paramètres...]

ou cliquer sur la roue dentée au passage de la souris dans chaque catégorie des paramètres

  • Qualité
  • Coque
  • Remplissage
  • Vitesse
  • Déplacement
  • Refroidissement
  • Supports
  • Adhérence du plateau
  • Double extrusion
  • Modes spéciaux
  • Expérimental


Cocher les paramètres que vous voulez voir ...






info-bulle


Le nom des paramètres est suffisamment explicite, mais si vous laissez le pointeur de la souris sur le paramètres, Cura affiche une info-bulle expliquant le role du paramètre


 Je ne documenterai que les paramètres que j'ai coché ...


Qualité

qualite


  • Hauteur de la couche
  • Hauteur de la couche initiale
  • Largeur de ligne
  • Largeur de ligne de la paroi
  • largeur de ligne de la paroi externe
  • Largeur de ligne de la (des) paroi(s) interne(s)
  • Largeur de la ligne du dessus/dessous
  • Largeur de ligne de remplissage
  • Largeur de ligne couche initiale

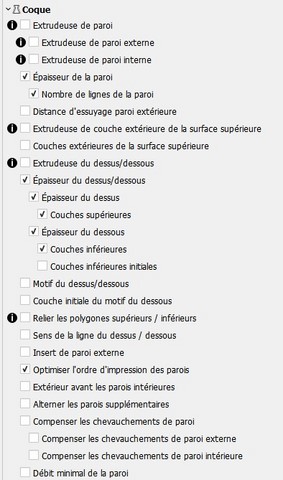

Coque

  • coque
  • coque-01



  • Epaisseur de la paroi
  • Nombre de ligne de la paroi
  • Epaisseur du dessus/dessous
  • Epaisseur du dessus
  • Couches supérieures
  • Epaisseur du dessous
  • Couches inférieures
  • Optimiser l'ordre d'impression des parois
  • Remplir les trous entre les parois
  • Expansion horizontale
  • Activer l'étirage

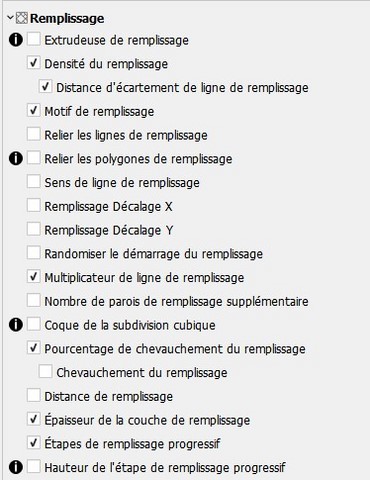

Remplissage

  • remplissage
  • remplissage-01


  • Densité du remplissage
  • Distance d'écartement de ligne de remplissage
  • Motif de remplissage
  • Multiplicateur de ligne de remplissage
  • Pourcentage de chevauchement du remplissage
  • Epaisseur de la couche de remplissage
  • Etapes de remplissage progressif

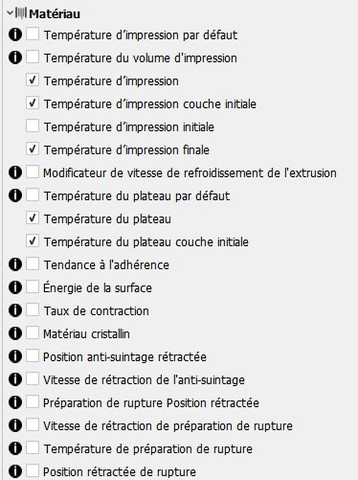

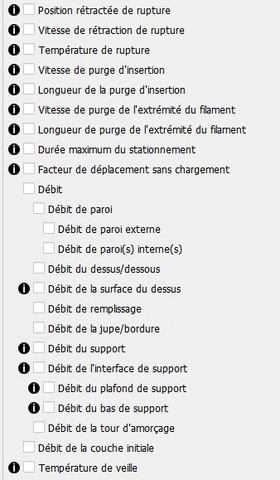

Matériau

  • materiau
  • materiau-01



  • Température d'impression
  • Température d'impression couche initiale
  • Température d'impression finale
  • Tempétaure du plateau
  • Température du plateau couche initiale


Vitesse

  • vitesse
  • vitesse-01
  • vitesse-02



  • Vitesse d'impression
  • Vitesse de remplissage
  • Vitesse d'impression de la paroi
  • Vitesse d'impression de la paroi externe
  • Vitesse d'impression de la paroi interne
  • Vitesse d'impression du dessus/dessous
  • Vitesse de déplacement
  • Vitesse de la couche initiale
  • Vitesse d'impression de la jupe/bordure
  • Activer le contrôle d'accélération
  • Activer le contrôle de sacade



Déplacement

deplacement



  • Activer la rétraction
  • Rétracter au changement de couche
  • Distance de rétraction
  • Vitesse de rétraction
  • Mode de détours
  • Eviter les pièces imprimées lors du déplacement
  • Eviter les supports lors du déplacement
  • Distance d'évitement du déplacement
  • Décalage en Z lors d'une rétraction


Refroidissement

refroidissement



  • Activer le refroidissement de l'impression
  • Vitesse du ventilateur
  • Vitesse régulière du ventilateur
  • Vitesse maximale du ventilateur
  • Limite de vitesse régulière/maximale du ventilateur
  • Vitesse des ventilateurs initiale
  • Vitesse régulière du ventilateur à la hauteur
  • Vitesse régulière du ventilateur à la couche
  • Durée minimale d'une couche
  • Vitesse minimale
  • Relever la tête




Supports

  • support
  • support-01
  • support-02
  • support-03



  • Générer les supports
  • Extrudeuse de support
  • Angle des branches de support arborescent
  • Distance des branches de support arborescent
  • Positionnement des supports
  • Angle de porte-à-faux de support
  • Motif du support
  • Densité su support
  • Expansion horizontale des supports
  • Epaisseur de la couche de remplissage de support
  • etapes de remplissage graduel du support
  • Activer l'interface du support
  • Activer les plafonds de support
  • Activer les bas de supports


Adhérence Du plateau

  • adherence
  • adherence-01
  • adherence-02



  • Activer la goutte de préparation
  • Type d'adhérence du plateau
  • Extrudeuse d'adhérence du plateau
  • Nombre de lignes de la jupe


Double extrusion

double-extrusion



  • Activer la tour d'amorçage
  • Position X de la tour d'amorçage
  • Position Y de la tour d'amorçage

Corrections

corrections



Aucune case de cochée ...


Modes spéciaux

mode-speciaux



  • Séquence d'impression
  • Mode de surface
  • Spiraler le contour extérieur

Expérimental

  • experimental
  • experimental-01
  • experimental-02
  • experimental-03
  • experimental-04



  • Rendre les porte-à-faux imprimable
  • Activer les supports coniques
  • Utiliser des couches adaptatives





 Ma configuration

creality-ender-3v2


Créality Ender 3 v2


  • Imprimante: Créality Ender 3 v2
  • Profil: Standard Quality




info-bulle_standard_quality


Le nom des paramètres est suffisamment explicite, mais si vous laissez le pointeur de la souris sur le paramètres, Cura affiche une info-bulle expliquant le role du paramètre

Ma configuration - Qualité

ma-config-qualite



Qualité

  • Hauteur de la couche:   0.2 mm
  • Hauteur de la couche initiale:   0.2 mm
  • Largeur de ligne:   0.4 mm
  • Largeur de ligne de la paroi:   0.4 mm
  • Largeur de ligne de la paroi externe:   0.4 mm
  • Largeur de ligne de la paroi(s) interne(s):   0.4 mm
  • Largeur de la ligne du dessus/dessous:   0.4 mm
  • Largeur de ligne de remplissage:   0.4 mm
  • Largeur de ligne couche initiale:   100 %



Ma configuration - Coque

ma-config-coque


Coque

  • Epaisseur de la paroi:   0.8 mm
  • Nombre de ligne de la paroi:   2
  • Epaisseur du dessus/dessous:   0.8 mm
  • Epaisseur du dessus:   0.8 mm
  • Couches supérieures:   4
  • Epaisseur du dessous:   0.8 mm
  • Couches inférieures:   4
  • Optimiser l'ordre d'impression des parois:   Coché
  • Remplir les trous entre les parois:   Partout
  • Expansion horizontale:   0
  • Activer l'étirage:   Non coché


Ma configuration - Remplissage

ma-config-remplissage



Remplissage   (Modifier les paramètres de remplissage en fonction de votre objet)

  • Densité du remplissage:   20 %
  • Distance d'écartement ... ligne de remplissage:   6.0 mm
  • Motif de remplissage:   Cubique   (Modifier le motif en fonction de votre objet)
  • Multiplicateur de ligne de remplissage:   1
  • Pourcentage de chevuchement ... du remplissage:   30.0 %
  • Epaisseur de la couche de remplissage:   0.2 mm
  • Etapes de remplissage progressif:   0



Ma configuration - Matériau

ma-config-materiau



Matériau

  • Température d'impression:   200 °C   (A ajuster en fonction de votre filament)
  • Température d'impression couche initiale:   200 °C   (A ajuster en fonction de votre filament)
  • Température d'impression finale:   200 °C   (A ajuster en fonction de votre filament)
  • Température du plateau:   50 °C   (60 °C  en fonction du filament)
  • Température du plateau couche initiale:   50 °C    (60 °C  en fonction du filament)



Ma configuration - Vitesse

ma-config-vitesse


Vitesse

  • Vitesse d'impression:   50.0 mm/s
  • Vitesse de remplissage: 50.0 mm/s
  • Vitesse d'impression de la paroi:   25.0 mm/s
  • Vitesse d'impression de la paroi externe:   25.0 mm/s
  • Vitesse d'impression de la paroi interne:   25.0 mm/s
  • Vitesse d'impression du dessus/dessous:   25.0 mm/s
  • Vitesse de déplacement:   150.0 mm/s
  • Vitesse de la couche initiale:   20.0 mm/s
  • Vitesse d'impression de la jupe/bordure:   20.0 mm/s
  • Activer le contrôle d'accélération:   Non coché   (A coché si besoin)
  • Activer le contrôle de la sacade:   Non coché   (A coché si besoin)



Ma configuration - Déplacement

ma-config-deplacement



Déplacement

  • Activer la rétraction:  Coché   (Conseillé)
  • Rétracter au changement de couche:  Non coché
  • Distance de rétraction:   5 mm
  • Vitesse de rétraction:   45 mm/s
  • Mode de détours:   Pas dans la couche ...  (Modifiable)
  • Eviter les piéces imprimées lors du déplacement:   Coché
  • Eviter les supports lors du déplacement:   Coché
  • Distance d'évitement du déplacement:   0.625 mm
  • Décalage en Z lors d'une rétraction:   Non coché



Ma configuration - Refroidissement

ma-config-refroidissement


Refroidissement

  • Activer le refroidissement de l'impression:   coché
  • Vitesse du ventilateur:   100 %
  • Vitesse réguliére du ventilateur:   100 %
  • Vitesse maximale du ventilateur:   100 %
  • Limite de vitesse régu ... maximale du ventilateur:   10 s
  • Vitesse des ventilateurs initiale:   0 %
  • Vitesse régulière du ventilateur à la hauteur:   0.6 mm
  • Vitesse régulière du ventilateur à la couche:   4
  • Durée minimaled'une couche:   10 s
  • Vitesse minimale:   10 mm/s
  • Relever la tête:   Non coché



Ma configuration - Supports

ma-config-support


Supports   (A coché suivant vos besoins)

  • Générer les supports:   Coché
  • Positionnement des supports:   Partout
  • Angle de porte-à-faux de support:   45 °
  • Motif des supports:   Zig Zag    (Modifier suivant vos besoins)
  • Densité du support:   20 %   (Modifier suivant vos besoins)
  • Expansion horizontale des supports:   0 mm
  • Epaisseur de la couche de remplissage de support:   0.2 mm
  • Etapes de remplissage graduet du support:   0
  • Activer l'interface de support:   Coché
  • Activer les plafonds de support:   Coché
  • Activer les bas de support:   Coché


Ma configuration - Adhérence du plateau

ma-config-adherence-plateau


Adhérence du plateau   (A modifier suivant vos besoins)

  • Type d'adhérence du plateau:   Jupe   (Jupe, Bordure, Radeau, Aucun)
  • Nombre de lignes de la jupes:   3



Ma configuration - Modes spéciaux

ma-config-mode-speciaux


Modes spéciaux

  • Séquence d'impression:   Tout en même temps   (Tous en même temps, Un à la fois)
  • Mode de surface:   Normal   (Normal, Surface, les deux)
  • Spiraliser le coutour extérieur:   Non coché



Personnaliser

Google Analytics

Google Analytics est un service utilisé sur notre site Web qui permet de suivre, de signaler le trafic et de mesurer la manière dont les utilisateurs interagissent avec le contenu de notre site Web afin de l’améliorer et de fournir de meilleurs services.

Facebook

Notre site Web vous permet d’aimer ou de partager son contenu sur le réseau social Facebook. En l'utilisant, vous acceptez les règles de confidentialité de Facebook: https://www.facebook.com/policy/cookies/

Twitter

Les tweets intégrés et les services de partage de Twitter sont utilisés sur notre site Web. En activant et utilisant ceux-ci, vous acceptez la politique de confidentialité de Twitter: https://help.twitter.com/fr/rules-and-policies/twitter-cookies
