Arduino - DHT22

Le DHT22 est un capteur de température et d'humidité.

Il utilise l'effet capacitif pour la détection d'humidité et une thermistance pour la mesure de la température.

Le capteur émet des données toutes les deux secondes, les informations sont donc vieilles de 2 secondes.

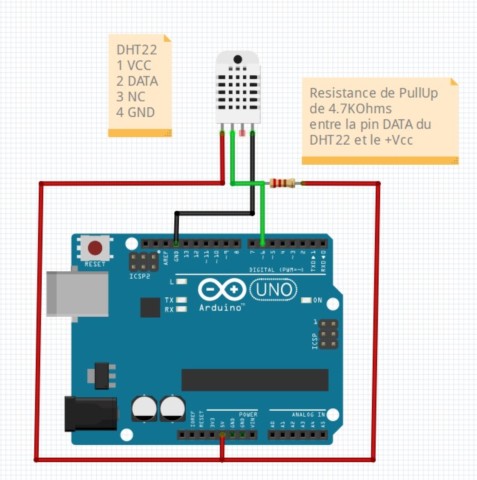

DHT22

• Pin 1 +Vcc sur +Vcc de l'Arduino
• Pin 2 Data sur D6 de l'Arduino
• Pin 3 Non câblé
• Pin 4 Gnd sur Gnd de l'Arduino

Une résistance 4700 Ohm de PullUP est recommandée entre la pin 2 Data du DHT22 et le +Vcc

Un condensateur de filtrage de 100nF  peut-être installé entre le +Vcc et le Gnd (Optionnel)

Vous pouvez afficher les données du DHT22 sur un LCD 16x2

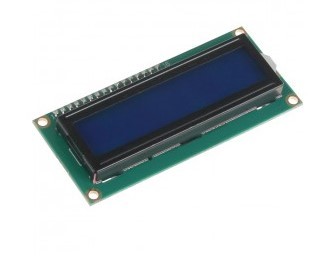

Nous utiliserons un LCD 16x2 - I2C

Câblage LCD 16x2 - I2C sur l'Arduino

• GND sur GND
• VCC sur +5V
• SDA sur A4
• SCL sur A5

Réalisé sur le simulateur Wokwi

Câblage DHT22

• pin 1 +Vcc sur +Vcc
• pin 2 Data sur D6
• pin 3 Not Use
• pin 4 Gnd sur Gnd

Câblage du LCD 16x2 - I2C

• pin Gnd sur Gnd
• pin Vcc sur +Vcc
• pin SDA sur A4
• pin SCL sur A5

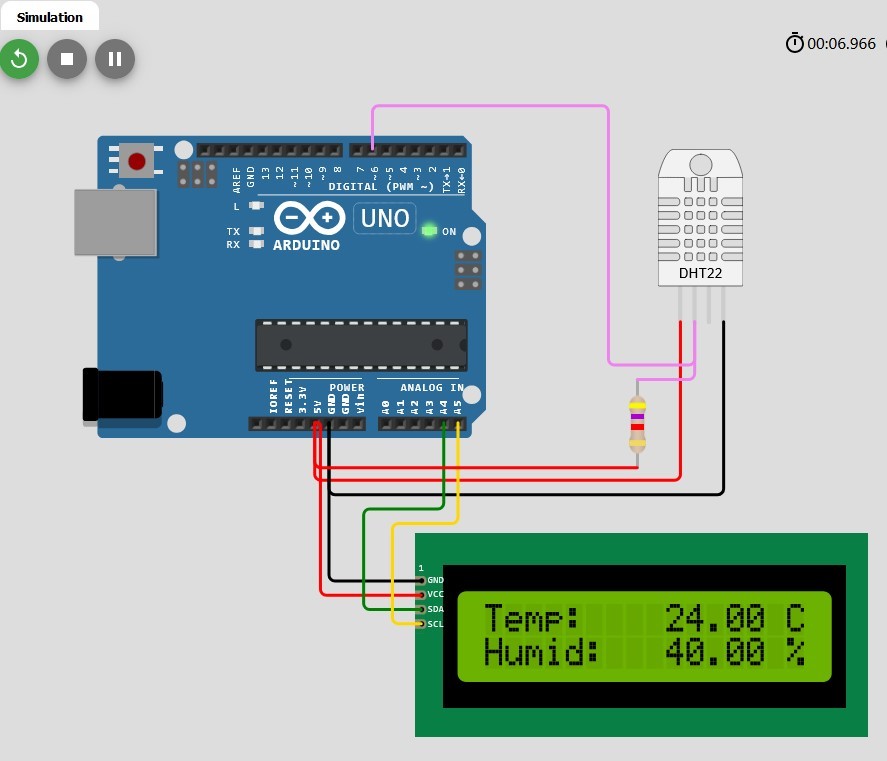

Ajout de la résistance de Pull-Up de 4700 Ohm entre pin 2 Data du DHT22 et +Vcc

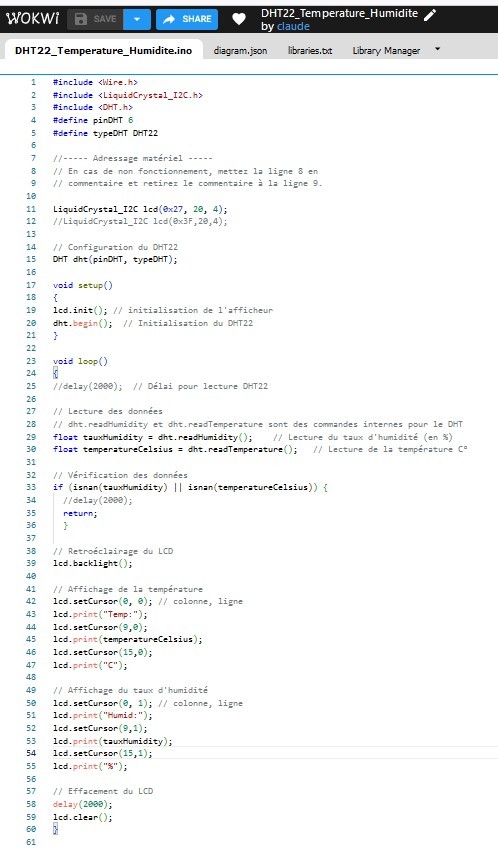

#include <Wire.h>
#include <LiquidCrystal_I2C.h>
#include <DHT.h>
#define pinDHT 6
#define typeDHT DHT22

//----- Adressage matériel -----
// En cas de non fonctionnement, mettez la ligne 8 en
// commentaire et retirez le commentaire à la ligne 9.
LiquidCrystal_I2C lcd(0x27, 20, 4);
//LiquidCrystal_I2C lcd(0x3F,20,4);

// Configuration du DHT22
DHT dht(pinDHT, typeDHT);

void setup()
{
lcd.init();   // initialisation de l'afficheur
dht.begin();    // Initialisation du DHT22
}

void loop()
{
//delay(2000);  // Délai pour lecture DHT22  - A décommenter si besoin ...

// Lecture des données
// dht.readHumidity et dht.readTemperature sont des commandes internes pour le DHT
float tauxHumidity = dht.readHumidity();    // Lecture du taux d'humidité (en %)
float temperatureCelsius = dht.readTemperature();   // Lecture de la température C°

// Vérification des données
if (isnan(tauxHumidity) || isnan(temperatureCelsius)) {
  //delay(2000);     - A décommenter si besoin ...
  return;
  }

// Retroéclairage du LCD
lcd.backlight();

// Affichage de la température
lcd.setCursor(0, 0); // colonne, ligne
lcd.print("Temp:");
lcd.setCursor(9,0);
lcd.print(temperatureCelsius);
lcd.setCursor(15,0);
lcd.print("C");

// Affichage du taux d'humidité
lcd.setCursor(0, 1); // colonne, ligne
lcd.print("Humid:");
lcd.setCursor(9,1);
lcd.print(tauxHumidity);
lcd.setCursor(15,1);
lcd.print("%");

// Effacement du LCD
delay(2000);
lcd.clear();
}

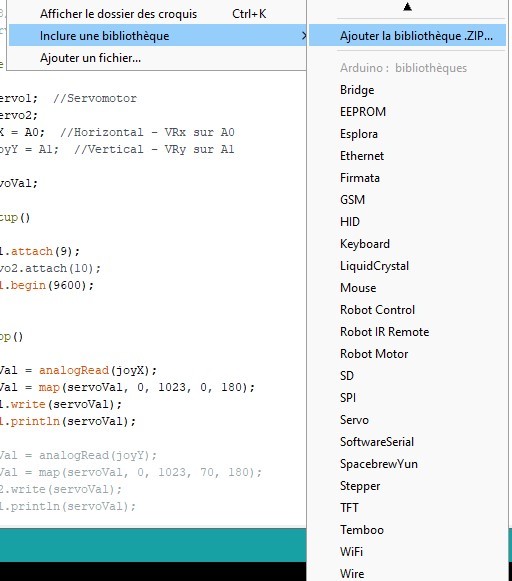

Vous avez besoin des bibliothèques ci-dessous

• LiquidCrystal_I2C de Frank de Brabander
• Wire  (Elle devrait etre déjà installée)
• DHT sensor library de Adafruit

Télécharger le code ino en .zip (DHT22_LCD_16x2)

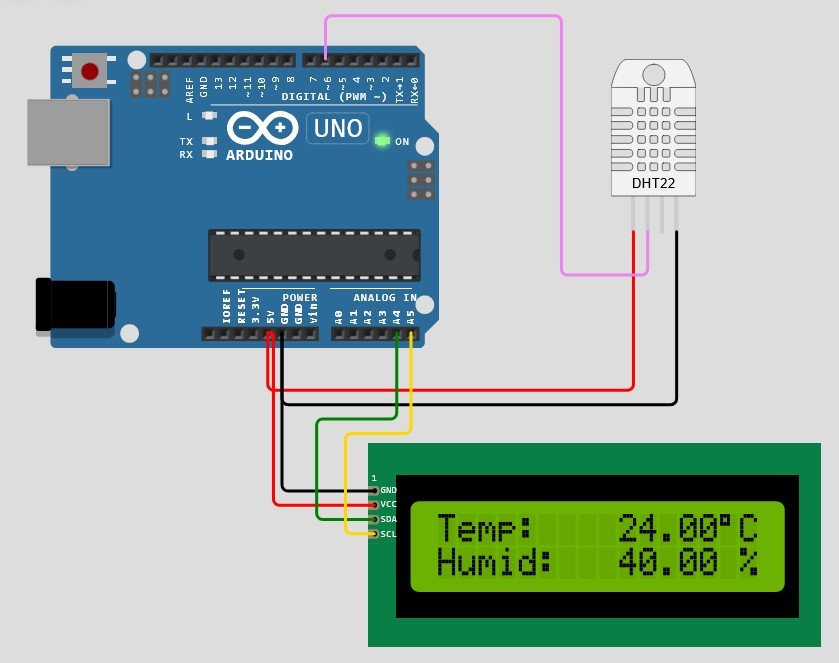

Pour que notre affichage sur le LCD soit plus sympa, nous pouvons afficher le petit ° pour degré °

Cela dépend du modèle exact d'écran LCD que vous utilisez.

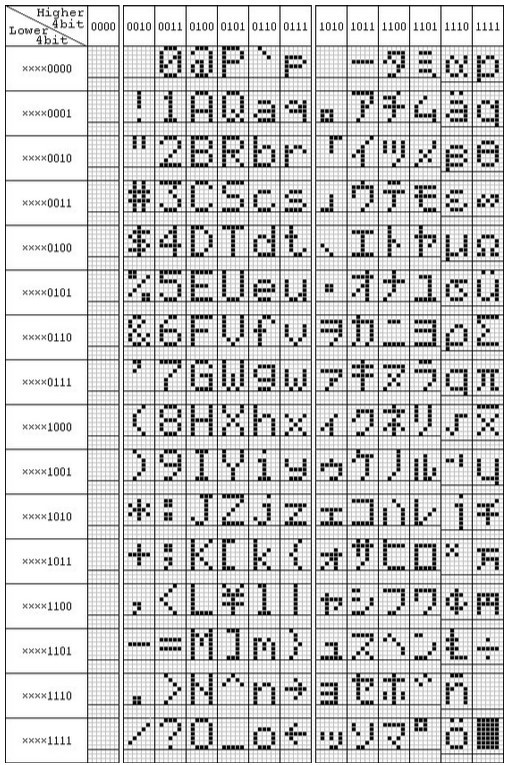

Le jeu de caractères Hitachi HD44780U est utilisé dans de nombreux LCD 16x2 (Voir image ci-jointe)

Le caractère ° est représenté en colonne 1101  et ligne 1111 (Valeur binaire)

Pour convertir une valeur binaire en valeur décimale, vous pouvez utiliser un convertisseur décimal, binaire et hexadécimal sur internet. (Exemple de convertisseur)

Saisir les valeurs binaires (colonne et ligne) à la suite 11011111, ce qui donne 223 en  décimal

Le code pour afficher le caractère °

• lcd.print(char(223));

Dans le code ino ajouter les lignes surlignées en jaune

// Affichage de la température

lcd.setCursor(0, 0); // colonne, ligne
lcd.print("Temp:");
lcd.setCursor(9,0);
lcd.print(temperatureCelsius);
lcd.setCursor(14,0);   // Affichage du ° (degré)
lcd.print(char(223));
lcd.setCursor(15,0);
lcd.print("C");
