ESP32 - DHT22 - Oled 0.96" - Afficher la température


Mesurer la température et l'humidité avec un ESP32 et un capteur DHT22 et afficher les données sur un écran Oled 0.96 pouces


Matériel utilisé:

  • ESP32-Wroom
  • Capteur DHT22 (ou DHT11)
  • Ecran Oled 0.96 pouces



temperature_esp32_dht_22

Capteur DHT22

dht22


Un capteur DHT22 (ou DHT11) pour mesure de la température et de l'humidité

Pinout:

  • Pin 1 = Vcc
  • Pin 2 = Data
  • Pin 3 = NC
  • Pin 4 = GND

Alimentation:
  • Alimentation: 3,3 à 6 Vcc
  • Consommation maxi: 1,5 mA
  • Consommation au repos: 50 µA


Plage de mesure:

  • Température: -40 à +80 °C
  • Humidité: 0 à 100 % RH

Précision:

  • Température: ± 0,5 °C
  • Humidité: ± 2 % RH

  • Dimensions: 25 x 15 x 9 mm


Ecran Oled 0.96" - I2C

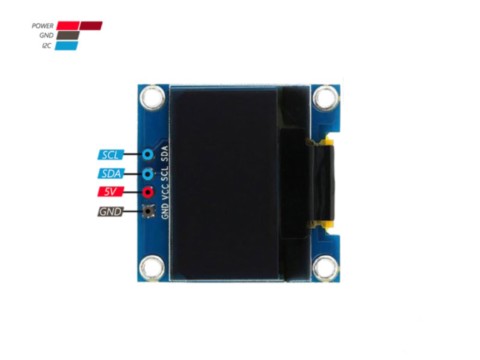

Oled0.96


Module afficheur monochrome OLED 0,96 '' 128 x 64 pixels, basé sur un circuit SSD1306

Ce module communique avec un microcontrôleur de type Arduino, Raspberry Pi, ESP32, ou compatible via le bus I2C.

  • SDA (Serial Data Line) : ligne de données bidirectionnelle,
  • SCL (Serial Clock Line) : ligne d'horloge de synchronisation bidirectionnelle.


Pinout

  • Pin SCL   (Serial Clock Line)
  • Pin SDA  (Serial Data Line)
  • Pin Vcc
  • Pin GND

  • Alimentation: 3,3 ou 5 Vcc
  • Consommation: 25 mA
  • Interface: I2C
  • Ecran: OLED 0,96 "
  • Résolution: 128 x 64 pixels
  • Dimensions: 27 x 27 x 11 mm


ESP32-Wroom

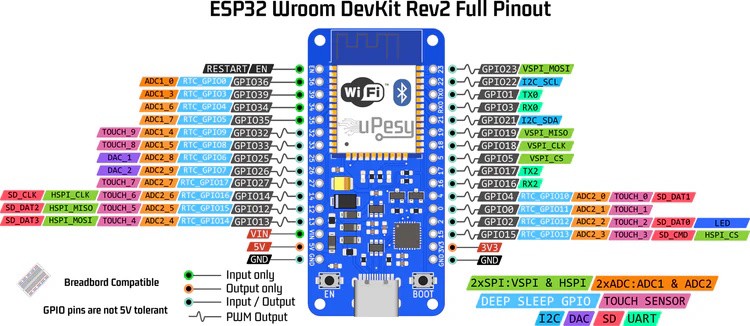

esp32-wroom-PinOut


Pin I2C / Esp32

  • Pin 21 = SDA  (Serial Data Line)
  • Pin 22 = SCL   (Serial Clock Line)


Alimentation  / Esp32

  • Pin 3.3v
  • Pin GND





Câblage

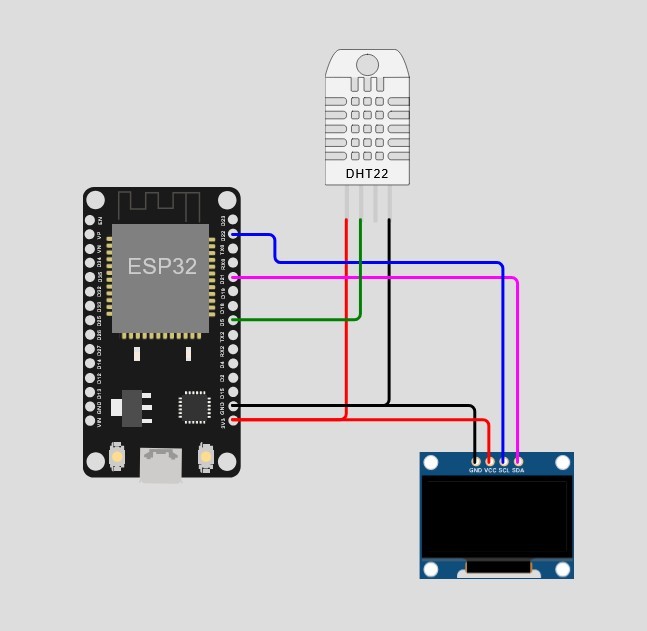

cablage


Alimentation:

  • Vcc Oled et Vcc DHT22 sur +3.3v de l'ESP32
  • GND Oled et GND DHT22 sur GND de l'ESP32


Pin Data DHT22

  • Pin DATA sur D5 de l'ESP32   (ou une autre pin de votre choix - Mais modifier le code)


Pin I2C Oled 0.96"

  • Pin SDA Oled sur Pin 21 SDA de l'ESP32
  • Pin SCL Oled sur Pin 22 SCL de l'ESP32



Code *.ino


Lien du code sur Wokwi


  • #include <Wire.h>    // Communication avec les périphériques I2C
  • #include <Adafruit_GFX.h>    // Fonction graphique pour Oled
  • #include <Adafruit_SSD1306.h>    // Driver pour ssd1306
  • #include <Adafruit_Sensor.h>    // Drivers pour capteurs Adafruit
  • #include <DHT.h>    // Capteur DHT11-22 - Température - Humidité

  • #define SCREEN_WIDTH 128   // OLED largeur en pixels
  • #define SCREEN_HEIGHT 64   // OLED hauteur en pixels

  • // Declaration SSD1306 Oled I2C (SDA, SCL pins)
  • Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);    // SDA en D21 et SCL en D22

  • #define DHTPIN 5     // DHT22 en D5
  • //#define DHTTYPE    DHT11     // DHT 11
  • #define DHTTYPE    DHT22     // DHT 22 (AM2302)
  • //#define DHTTYPE    DHT21     // DHT 21 (AM2301)

  • DHT dht(DHTPIN, DHTTYPE);   // Configuration du DHTxx

  • void setup() {
  •   Serial.begin(115200);
  •   dht.begin();   // Activation du DHTxx
  •   if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {    // Detection d'erreur d'adresse Oled
  •     Serial.println(F("SSD1306 allocation failed"));
  •     for(;;);
  •   }
  •   delay(2000);
  •   display.clearDisplay();
  •   display.setTextColor(WHITE);  // Couleur du texte WHITE
  • }

  • void loop() {
  •   delay(5000);
  •   float t = dht.readTemperature();   // Lecture temperature
  •   float h = dht.readHumidity();  // Lecture humidité

  •   if (isnan(h) || isnan(t)) {
  •     Serial.println("Failed to read from DHT sensor!");   // Detection erreur du DHT
  •   }
  •   display.clearDisplay();    // Effacement Oled

  • // Affichage temperature
  •   display.setTextSize(1);    // Par defaut le texte est de taille normale - sans grossissement aucun
  •   display.setCursor(0,0);    // ligne colonne
  •   display.print("Temperature: ");
  •   display.setTextSize(2);    // Taille 2*1
  •   display.setCursor(0,10);
  •   display.print(t);
  •   display.print(" ");
  •   display.setTextSize(1);
  •   display.cp437(true);    // Driver cp437 pour ° Signe de temperature Celcius
  •   display.write(167);    // code ascii 167 = °
  •   display.setTextSize(2);
  •   display.print("C");

  •  // Affichage humidite
  •   display.setTextSize(1);
  •   display.setCursor(0, 35);
  •   display.print("Humidite: ");
  •   display.setTextSize(2);
  •   display.setCursor(0, 45);
  •   display.print(h);
  •   display.print(" %");
  •   display.display();
  • }
