Le réseau IP

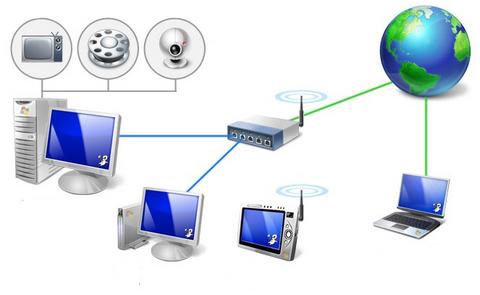

lan

Aujourdhui, en 2019, toutes les familles disposent d'un ou plusieurs ordinateurs et d'une box Internet,

Il peut être pratique de les connecter ensemble afin de créer un réseau local
(LAN, Local Area Network)

Voici quelques avantages que peut procurer la mise en place d'un réseau local
  • transfert de fichiers
  • partage de ressources (partage de la connexion à internet, partage d'imprimante, disques partagés, etc.)
  • mobilité (dans le cas d'un réseau sans fil)
  • discussion (avec les ordinateurs distants)
  • jeu en réseau
  • etc ...




La topologie

box-internet


Il existe différents types d'architecture de réseau local LAN

  • Les réseaux filaires, basés sur la technologie Ethernet
  • Les réseaux sans fil, utilisant généralement la technologie Wifi
  • Les réseaux courant porteur en ligne CPL

La box Internet est généralement équipée d'un switch 4 ports RJ45 Ethernet et d'une connexion sans fil Wifi


Ethernet


Avec le réseau filaire Ethernet, vous reliez les ordinateurs au switch de la box avec des cables RJ45 droits de Catégorie 5, 5E ou 6


La connexion directe de deux ordinateurs avec un cable RJ45 droit est incorrecte




  • lan-correct
  • lan-incorrect-01
  • lan-incorrect-02

wifi


Avec la connexion Wifi, vos équipements doivent posséder une interface Wifi (tablette/smartphone/ordinateur portable) et vous devez simplement renseigner vos identifiants Wifi pour vous connecter.





wifi

CPL


Avec la connexion par CPL vos ordinateurs utilisent le réseau électrique de votre maison à l'aide de boitier CPL.

Vous avez des boitiers CPL/Wifi et CPL/Ethernet





cpl

Adresse IP - Privée / Publique


Pour etre reconnu sur un réseau local LAN et sur un réseau public WAN, les ordinateurs, tablettes, smarphones ont besoins d'une adresse IP.

  • L'adresse IP publique est fournie par votre fournisseur Internet FAI
  • L'adresse IP privée est fournie par l'un des élèments de votre réseau local, généralement la box


Votre Box Internet possède donc deux interfaces

  • Une interface reliée au réseau public WAN - ADSL ou Fibre
  • Une interface reliée à votre réseau privé LAN - Switch


Votre box Internet fournie un service indispensable au fonctionnement de votre réseau local LAN

  • le service DHCP - Attribution automatique des adresses IP aux ordinateurs de votre réseau


Comprendre les adresses IP

adresse-ip


Quelque soit la topologie utilisée (Ethernet/Wifi/Cpl), pour se connecter à un réseau loacal LAN, un ordinateur(*) a besoin d'une adresse IP

(*) je parle d'ordinateur, mais il en va de même pour les tablettes, les smartphones, les imprimantes réseaux, etc ...

L'adresse IP est une  adresse unique  sur votre réseau local qui est fournie généralement par le service DHCP de la box. La box fournie des adresses IPv4 et IPv6

Vous avez à votre disposition pour un réseau privé, 3 plages d'adresses IPv4 privée qui représentent chacune à un certain nombre d'adresses disponibles

  • 10.0.0.0 – 10.255.255.255 = 16 777 216 adresses
  • 172.16.0.0 – 172.31.255.255  = 1 048 576 adresses
  • 192.168.0.0 – 192.168.255.255  = 65 536 adresses

Pour un réseau privé famillial, on utilise généralement la plage d'adresses 192.168.0.0 - 192.168.255.255 soit 65 536 adresses disponibles

Régle pour l'adressage IPv4
Si votre box est configurée pour la plage 192.168.1.0 - 192.168.1.255
  • adresse 192.168.1.0 est réservée pour l'adresse du réseau
  • adresse 192.168.1.255 est réserveé pour l'adresse de broadcast
  • adresses disponibles pour les éléments actifs du réseau 192.168.1.1 - 192.168.1.254 soit 254 adresses disponibles

Dans la plage des adresses disponibles, vous avez une adresse pour l'interface locale de la box et une plage d'adresses réservée au service DHCP (Libre à vous de configurer cette plage d'adresses suivant vos besoins)

(Je ne pense pas que vous ayez plus de 254 ordinateurs/tablettes/sarmtphones/etc ... à la maison)



connaitre l'adresse IP Ethernet de l'ordinateur

  • cmd
  • cmd-01
  • invite-cmd
  • ipconfig

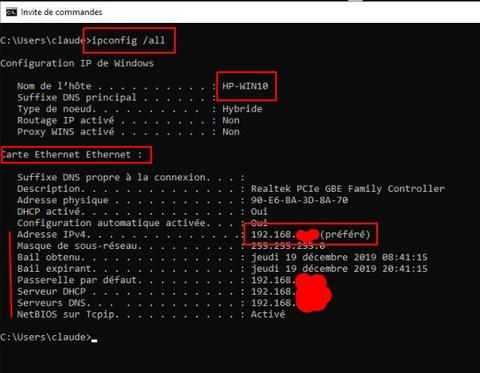

  • ipconfig-all


Je vais prendre pour exemple un ordinateur sous Windows 10

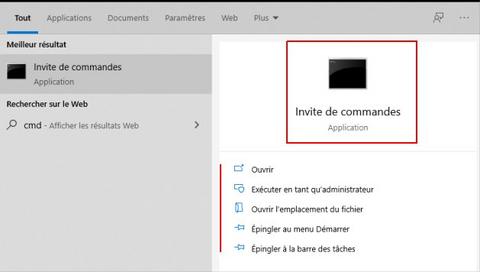

  • Ouvrir une invite de commandes - cmd
  • Saisir cmd dans la barre de recherche
  • Cliquer sur "Invite de commandes"
    • Vous pouvez ouvrir l'invite de commande en administrateur


Une fenêtre "Invite de commandes" s'ouvre et saisir les commandes ci-dessous

ipconfig puis [Enter]  # Affiche les informations IP de l'interface Ethernet

  • Affiche l'adresse IPv4 de l'ordinateur  # 192.168.x.x
  • Affiche le masque de sous-réseau  # 255.255.255.0
  • Affiche l'adresse IPv4 de la passerelle # votre box


ipconfig /all puis [Enter]  # Affiche les informations IP détaillées de l'interface Ethernet

  • Affiche qu'elle interface est utilisée  # Carte Ethernet
  • Affiche les informations précédentes # Adresse IP, masque et passerelle
  • Affiche le nom de l'ordinateur
  • Affiche l'adresse physique de l'ordinateur  # Adresse MAC
  • Affiche si le service DHPC est utilisé
  • Affiche la durée du bail DHPC
  • Affiche l'adresse des serveurs DHCP, DNS
  • etc ...


Toutes ces informations sont indispensables pour résoudre un problème de connexion réseau



Connaitre l'adresse IP Wifi de l'ordinateur

  • cmd
  • cmd-01
  • invite-cmd

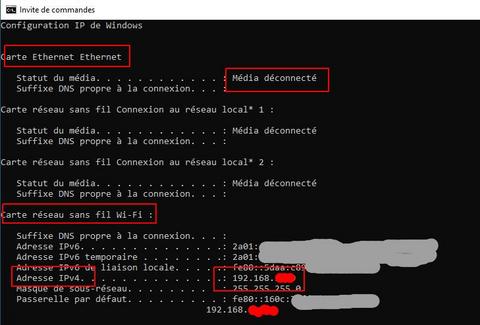

  • ipconfig-wifi

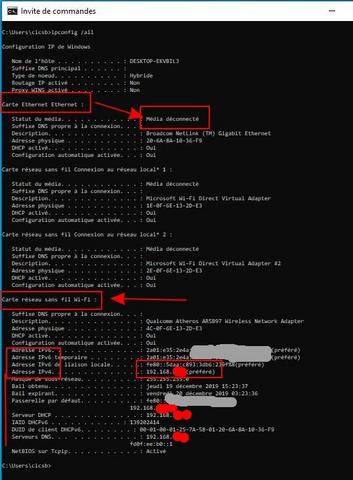

  • ipconfig-all-wifi


Je vais prendre pour exemple un ordinateur portable sous Windows 10

  • Ouvrir une invite de commandes - cmd
  • Saisir cmd dans la barre de recherche
  • Cliquer sur "Invite de commandes"
    • Vous pouvez ouvrir l'invite de commande en administrateur



Une fenêtre "Invite de commandes" s'ouvre et saisir les commandes ci-dessous

ipconfig puis [Enter]  # Affiche les informations IP de l'interface Wifi

  • Affiche l'adresse IPv4 de l'ordinateur  # 192.168.x.x
  • Affiche le masque de sous-réseau  # 255.255.255.0
  • Affiche l'adresse IPv4 de la passerelle # votre box



ipconfig /all puis [Enter]  # Affiche les informations IP détaillées de l'interface Wifi

  • Affiche qu'elle interface est utilisée  # Carte Wifi
  • Affiche les informations précédentes # Adresse IP, masque et passerelle
  • Affiche le nom de l'ordinateur
  • Affiche l'adresse physique de l'ordinateur  # Adresse MAC
  • Affiche si le service DHPC est utilisé
  • Affiche la durée du bail DHPC
  • Affiche l'adresse des serveurs DHCP, DNS
  • etc ...



Toutes ces informations sont indispensables pour résoudre un problème de connexion réseau


ping - adresse IP sur le LAN

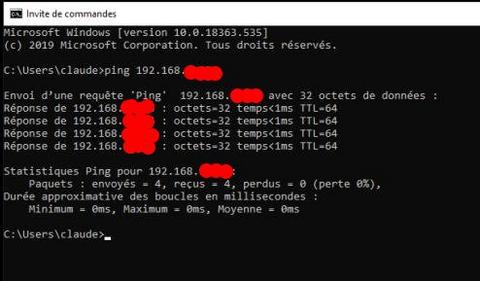

  • ping-ok
  • ping-nok
  • reseau-OK

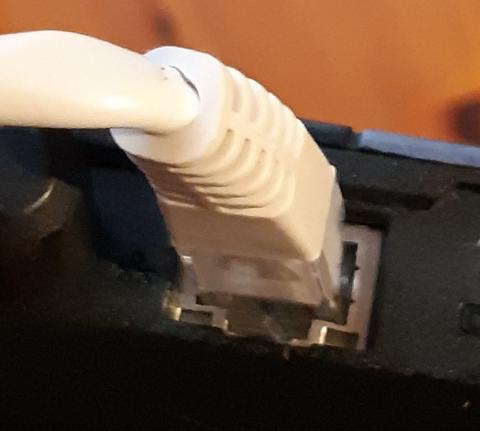

  • reseau-NOK


La commande ping permet vérifier si une adresse IP est présente sur le réseau LAN

La commande ping envoie une requête à l'adresse IP indiquée, et si cette adresse est présente et fonctionnelle, l'ordinateur destinataire retourne un message de réponse


Ouvrir une "Invite de commandes"

Saisir la commande

  • ping "adresse IP à vérifier" puis [Enter]
  • ping 192.168.x.x puis [Enter]

Si vous obtenez 4 fois le message
  • Réponse de 192.168.x.x : octets-32 temps<1ms TTL-64

Vous pouvez en déduire que la configuration réseau de l'ordinateur distant est correcte

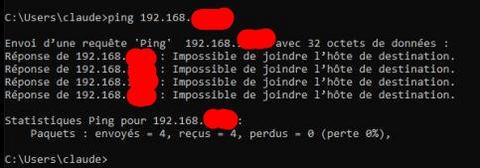

Si vous obtenez 4 fois le message

  • Réponse de 192.168.x.x : Impossible de joindre l'hôte de destination


Vous pouvez en déduire que :

  • L'ordinateur distant n'est pas sous tension
  • Le câble réseau de votre ordinateur et/ou celui de l'ordinateur distant n'est pas branché, ou mal branché ou défectueux
  • L'adresse IP du destinataire n'est pas exacte
  • Votre ordinateur n'a pas récupéré d'adresse IP (DHCP)
  • L'ordinateur distant n'a pas récupéré d'adresse IP (DHCP)

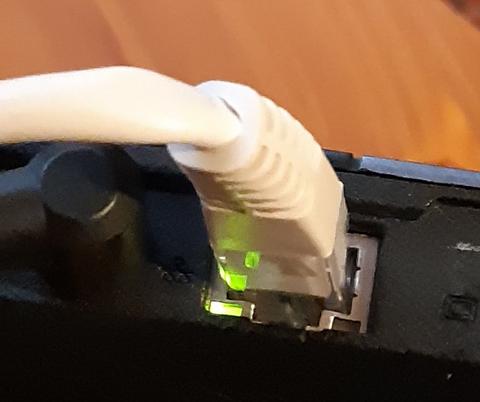

Le premier reflexe est de regarder le connecteur réseau de votre ordinateur

  •   Voyant vert allumé   = Câble réseau, connecteur RJ45, liaison avec le switch =   OK
  •   Voyant vert éteint   = Câble réseau, connecteur RJ45, liaison avec le switch =   NON OK


Options:

  • ping /?  # Affiche les options possibles de la commande
  • ping 127.0.0.1  # Permet de vérifier si le protocole TCP/IP est installé sur l'ordinateur
  • ping 192.168.x.x  # Permet de vérifier si la configuration réseau correcte
  • ping 192.168.x.x -t   # Requête permanente - Pour stopper la requete [ctrl]+[c]
  • ping -n 10 192.168.x.x  # Envoi 10 requêtes
  • ping -a 192.168.x.x  # Affiche le nom de l'élément distant




ping - Adresse Internet

  • ping_8.8.8.8
  • ping-a_8.8.8.8

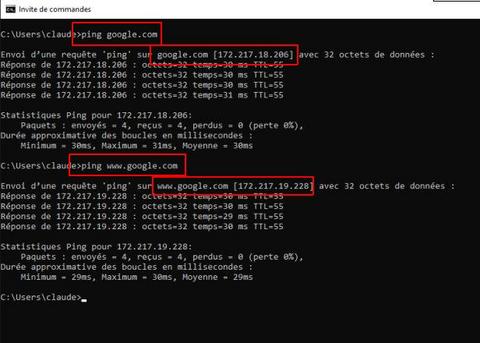

  • ping-www


Vous avez un soucis de connexion Internet avec votre navigateur, la commande ping vous permet de vérifier les adresses publiques


L'adresse IP 8.8.8.8 est le serveur DNS de Google


  • ping 8.8.8.8   # Requête sur le DNS de Google

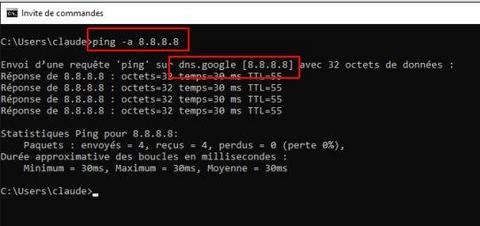

  • ping -a 8.8.8.8   # Requête sur le DNS de Google - Affiche le nom
  • ping google.com  # Requête sur Google.com
  • ping www.google.com   # Requête sur www.Google.com




vérification hardware - windows

  • gerer_hardware
  • gestion_ordinateir


Vous pouvez utiliser les outils de Windows 10, pour vérifier votre configuration

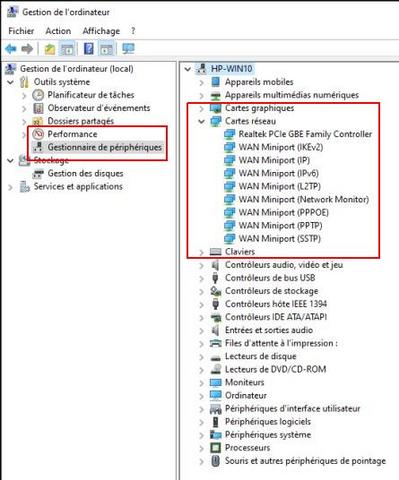

Vérification Hardware

  • Clic droit sur "Ce PC" / Gérer
  • Clic "Gestionnaire de périphériques"


Une  croix rouge  devant un périphérique = le périphérique est désactivé ou defectueux

Un  point d'exclamation jaune  devant un périphérique = problème de driver du périphérique






vérification software - windows

  • centre_reseau_partage

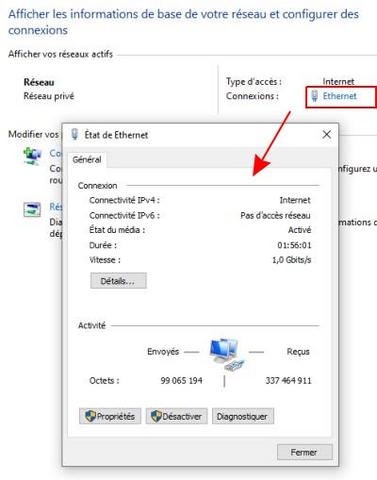

  • ethernet_etat

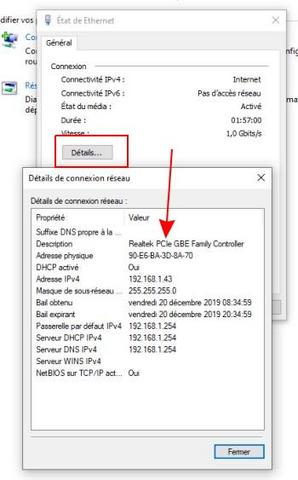

  • detail_ethernet
  • propriete_reseau


Vous pouvez utiliser le panneau de configuration de Windows 10, pour vérifier votre configuration


Vérification Software

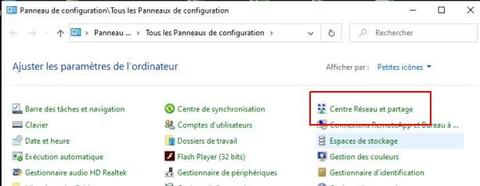

  • Panneau de configuration / Centre Réseau et partage
  • Clic sur votre connexion réseau  # Voir l'état de votre connexion réseau
  • Clic sur le bouton [Détail]  # Voir le détail (Adresse IP, etc ...)
  • Clic sur le bonton [Propriété]   # Voir les propriétés de votre carte réseau



  • tous_parametre

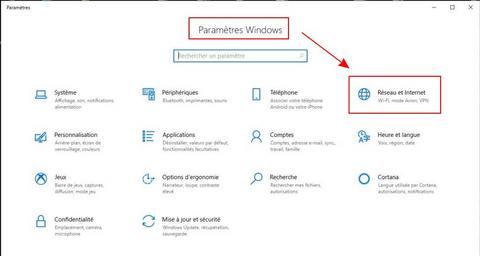

  • parametre_windows
  • parametre_reseau
  • ethernet
  • parametre_IP



Vous pouvez utiliser les paramètres Windows de Windows 10 pour vérifier votre configuration réseau


  • Clic sur la zone de notification (bas/droite)
  • Clic sur "Tous les paramètres"

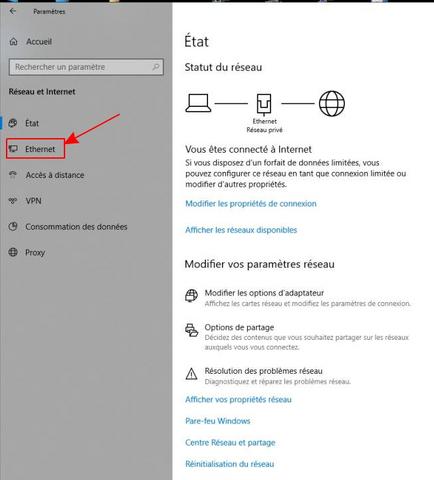

  • Dans la fenêtre "Paramètre Windows", cliquer sur "Réseau et Internet"
  • Dans la fenêtre "Paramètres Réseau", cliquer sur "Ethernet"
  • Clic sur "Ethernet"

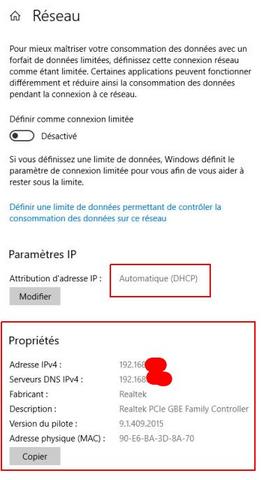

  • En bas de la fenêtre, vous trouverez l'adresse IP de la carte réseau
