Transformer une alimentation d'ordinateur en une alimentation d'atelier

                              AVERTISSEMENT

  ATTENTION DANGER

  Je décline toutes responsabilités si vous choisissez de réaliser une alimentation d'atelier

 avec une alimentation d'ordinateur


  Il existe de REELS RISQUES DE MORTS à cause des tensions et ampèrages délivrés par l'alimentation

 et même lorsqu'elle est éteinte, il subsite des tensions et ampèrages élévés dans les condensateurs


 L'homme disjoncte à 20mA, l'alimentation délivre des ampèrages très élevés(25A, 30A, 40A et plus)
De plus il y a des condensateurs chargés à plus de 200Volts continu
 et cette tension reste "UN CERTAIN TEMPS" après coupure

 NE JAMAIS METTRE SOUS TENSION L'ALIMENTATION OUVERTE

 ETEINDRE L'ALIMENTATION, DEBRANCHER LE CABLE SECTEUR ET ATTENDRE AU MOINS UNE HEURE OU  DEUX HEURES QUE LES CONDENSATEURS SOIENT DECHARGES AVANT D'Y METTRE LES MAINS

 Personnellement, j'ai attendu 24heures ...




Se documenter ...


Avant de se lancer dans la modifcation du bloc d'alimentation, il vous faut:

  • Définir vos besoins  # Quels voltages et quels ampèrages avez-vous besoins
  • Chercher les documents techniques de l'alimentation sur le Web
  • Chercher des tutoriels
  • Chercher les caractéristiques du bloc d'alimentation  # Tensions de sortie et ampèrage
  • Chercher les schemas électroniques   # Cela peut etre utile

Assurez-vous:

  • Que le bloc power fontionne  # C'est préférable
  • Qu'il soit bien ventilé  # C'est indispensable
  • Qu'il possède un interrupteur M/A  # C'est mieux


Posez-vous la question:

  • Suis-je capable de modifier une alimentation sans risque pour ma personne ?



Les caractéristiques du bloc power

  • power_lc6550
  • caracteristiques

Réalisation d'une alimentation d'atelier avec une alimentation d'ordinateur


Je vais utiliser l'alimentation ci-dessous:

  • Power ATX12V 550W - PFC LC6550  # Récupération ancien ordinateur

AC Input:

  • 230V - 4A - 50Hz

DC Output:

  • +3.3V - 32A max
  • +5V - 40A max
  • +12V - 24A max
  • -12V - 1A max
  • -5V - 0.5A max
  • +5V SB - 2A max

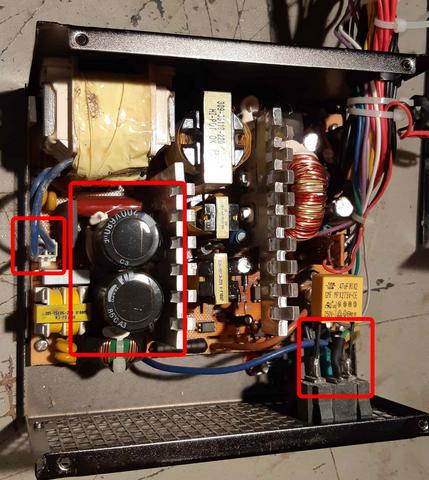

condensateur

Au regard des tensions et de l'ampérage délivrés par le bloc power

vous comprendrez que j'insiste sur les risques rééls de mort.



Connecteur 220v = Danger
Interrupteur présence du 220v = Danger
Condensateurs reste chargés = Danger






Brochage ATX

broche_atx


Power ATX - connecteur 20 broches

  •   +5V   - Câble de couleur  Rouge
  •   +12V  - Câble de couleur  Jaune
  •   +3.3V  - Câble de couleur  Orange
  •   Masse  - Câble de couleur  Noir
  •   -12V  - Câble de couleur  Bleu
  •  +5V Standby - Câble de couleur  Violet
  •   Power On  - Câble de couleur  Vert
  •   Power Good  - Câble de couleur  Gris
  •   +3.3v Sense   - Câble de couleur  Brun

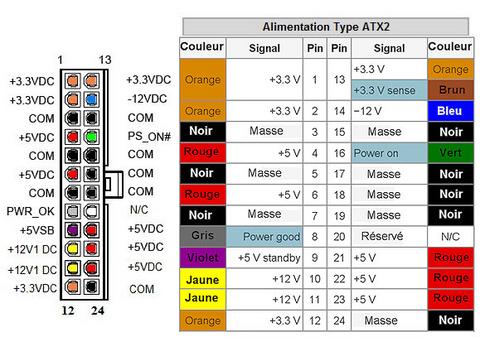

Brochage ATX2

broche_atx2


Power ATX 2 - connecteur 24 broches


  •  +5V  - Câble de couleur  Rouge
  •  +12V  - Câble de couleur  Jaune
  •  +3.3V  - Câble de couleur  Orange
  •  Masse  - Câble de couleur  Noir
  •  -12V  - Câble de couleur  Bleu
  •  +5V Standby  - Câble de couleur  Violet
  •  Power On  - Câble de couleur  Vert
  •  Power Good  - Câble de couleur  Gris
  •  +3.3v Sense  - Câble de couleur  Brun

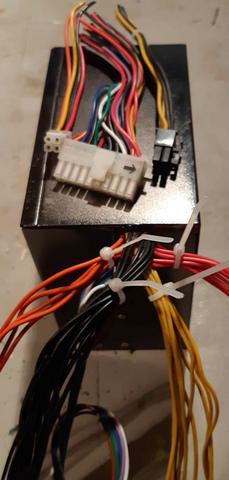

Préparation

couper_fils


Débrancher le câble 220v

Attendre le temps nécessaire pour votre sécurité


Couper tous les câbles du connecteur 24 broches  # laisser une longueur suffisante


Regrouper les câbles par couleur

  •  Noir  - La masse
  •  Jaune - Le +12v
  •  Rouge - Le +5v
  •  0range - Le +3.3v
  •  Gris - Le Power Good
  •  Bleu - Le -12v
  •  Vert - Le Power ON
  •  Brun - Le +3.3v Sense
  •  Blanc - Non utilisé

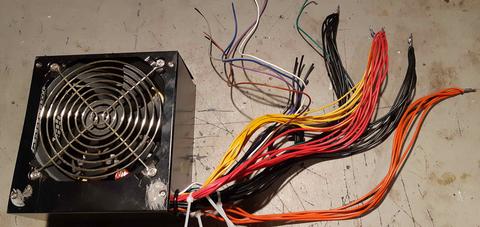

regrouper_fils


Le bloc power ATX12V 550W - PFC LC6550 possède

  • 10 câbles  Jaune  pour le +12v
  • 8 câbles  Rouge  pour le +5v
  • 5 câbles  Orange  pour le +3.3v
  • 19 câbles  Noir  pour la Masse

et

  • 1 câble  Gris  pour le Power Good
  • 1 câble  Violet  pour le +5v Standby
  • 1 câble  Brun  pour le +3.3v Sense
  • 1 câble  Bleu  pour le -12v
  • 1 câble  Vert  pour le Power ON
  • 1 câble  Blanc  non utilisé


Nous n'allons pas utiliser tous les câbles ...



Rappel

  • connecteur_ide
  • hd160
  • connecteur_sata
  • hd320
  • hd1to

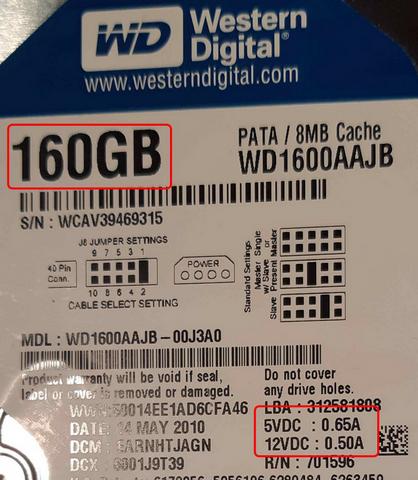

Disque IDE

  • Connecteur
    • 1 câble Jaune pour le +12v
    • 1 câble Rouge pour le +5v
    • 2 câbles Noirs pour la Masse
  • Consommation électrique
    • +5V  0.65A
    • +12V  0.50A

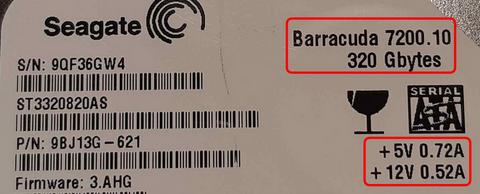

Disque Sata

  • Connecteur
    • 1 câble Orange pour le +3.3v  # Pas présent sur tous connecteurs
    • 1 câble Jaune pour le +12v
    • 1 câble Rouge pour le +5v
    • 2 câbles Noirs pour la Masse

  • Consommation électrique
    • +5V  0.72A  /  +5V  0.70A
    • +12V  0.52A  /  +12V  0.55A

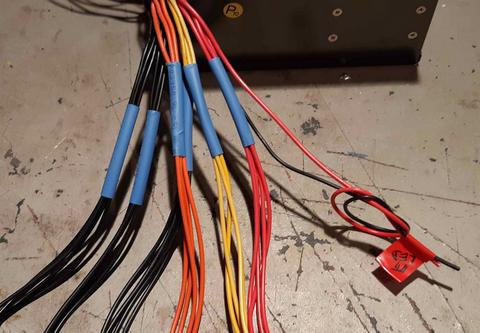

Utilisation des câbles

cable_x4


    A modifier suivant vos besoins


On peux dire que pour l'utilisation avec des disques durs

  • chaque câble  Rouge délivre +5V et entre 0.65A / 0.72A   # pour les disques 160Go/320Go/1To
  • chaque câble  Jaune délivre +12V et entre 0.50A / 0.55A   # pour les disques 160Go/320Go/1To


Cette alimentation est destinée à alimenter des petits projets (Raspberry / Arduino) je ne pense pas avoir besoin plus de 3A ou 4A Max


Je vais donc utiliser uniquement

  • 4 câbles  Jaune  pour le +12v en face avant
  • 4 câbles  Rouge  pour le +5v en face avant
  • 4 câbles  Orange  pour le +3.3v en face avant
  • 3 x 4 câbles  Noir  pour la Masse en face avant

  • 1 câble  Rouge  et 1 câble  Noir  pour la led Rouge ON en face avant
  • 1 câble  Violet  et 1 câble  Noir   pour la led Verte Standby en face avant

  • Le câble  Vert  pour le Power ON sera relié à une patte de l'interrupteur M/A en face avant  # Démarrage de l'alimentation
  • L'autre patte de l'interrupteur M/A en face avant sera relié un câble   Noir  Masse  # Démarrage de l'alimentation

  • Le câble de  Brun  pour le +3.3v Sense sera relié à un câble  Orange  +3.3v

  • Le câble  Gris  pour le Power Good sera coupé et isolé avec de la gaine thermo  # Non utilisé dans mon alimentation
  • Le câble  Bleu  pour le -12v sera coupé et isolé avec de la gaine thermo  # Non utilisé dans mon alimentation
  • Le câble  Blanc  Non utilisé sera coupé et isolé avec de la gaine thermo  # Non utilisé dans mon alimentation


On gardera 1 câble  Rouge  et 1 câble  Noir  seront reliés à la résistance de charge  # Si besoin !!!


Tous les autres câbles seront coupés et isolés avec de la gaine thermo



Matériel Utilisé

  • bornes
  • resistance_charge
  • led
  • resistance_220
  • interrupteur_m/a

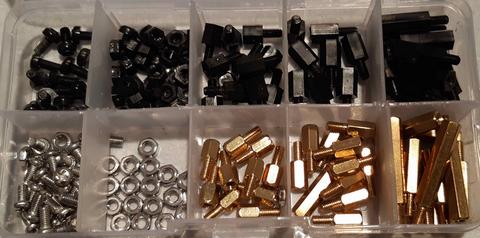

  • entretoise

Une alimentation

Deux poignées

Une led rouge  # Pour le Power ON

Une led verte  # Pour le Standby

Deux résistances de 220 Ohms  # Pour les leds

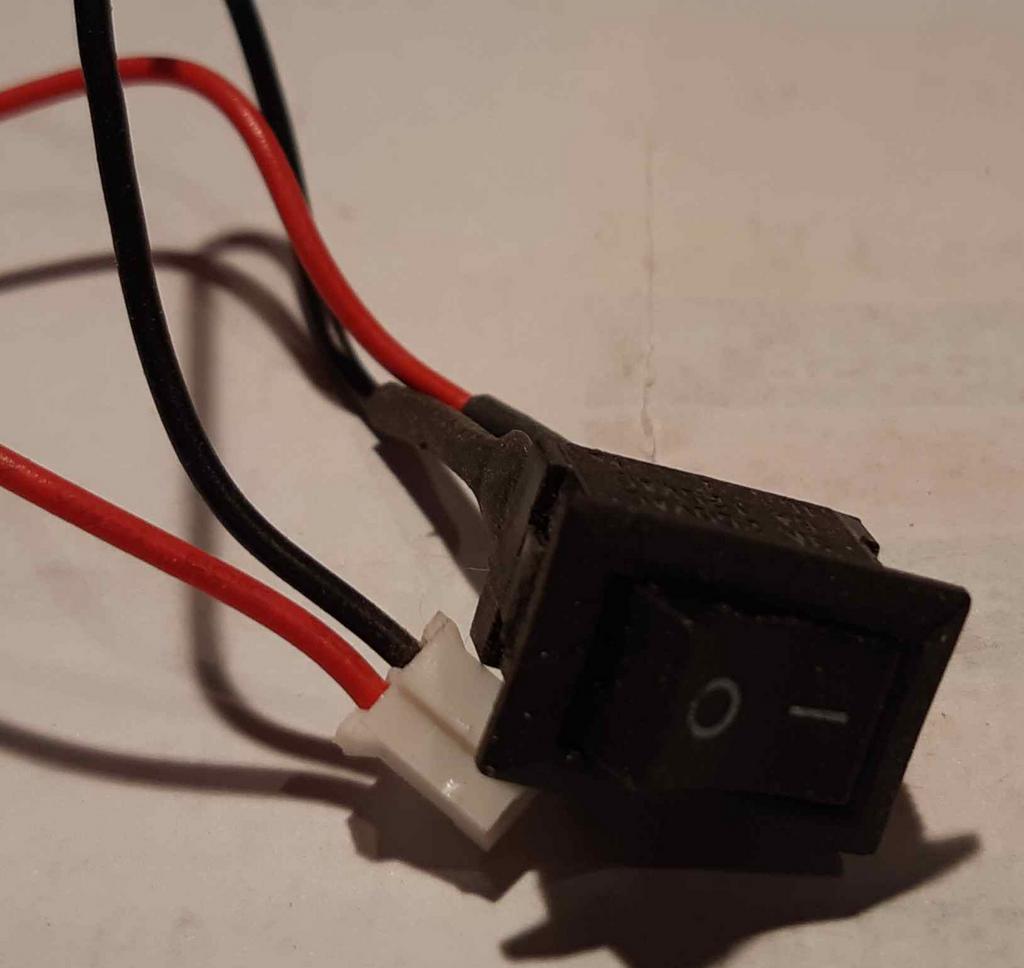

Un interrupteur M/A

Une résistance ciment 10W 100 Ohms  # Résistance de puissance - Si besoin !!!

Des entretoises  # Pour fixer la face avant sur le chassis de l'alimentation

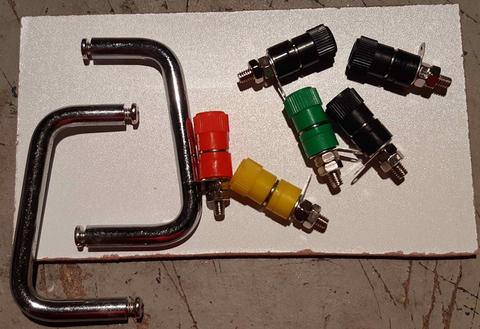

Un jeu de bornes

  • +12v    # Rouge
  • +5v    # Verte
  • +3.3v   # Jaune
  • Masse   # Noir




Câblage de la face avant

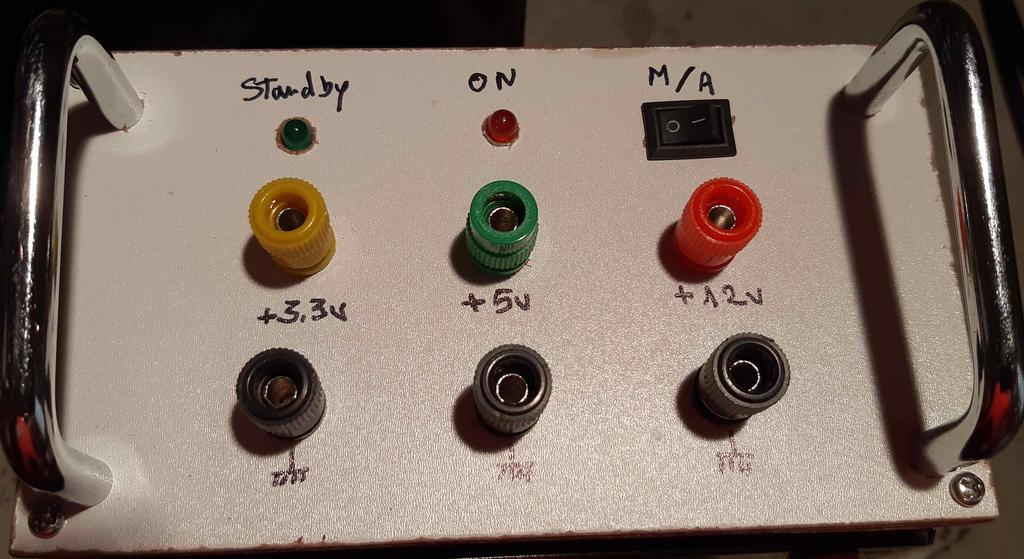

  • face_avant
  • face_arriere


L'écartement des bornes est volontairement espacé à 2.5cm pour empecher le branchement d'une prise éléctrique standard (2cm)




Câblage des bornes

  • Les 4 câbles  Jaune +12v de la power sur la borne Rouge pour le +12v
  • Les 4 câbles  Rouge +5v de la power sur la borne Verte pour le +5v
  • Les 4 câbles  Orange  +3.3v de la power sur la borne Jaune pour le +3.3v
  • Les 3 x 4 câbles  Noir  Masse de la power repartis sur les trois bornes Noires Masses


Utiliser de la gaine thermo pour isoler les soudures



Câblage de l'interrupteur M/A

  • Le câble  Vert  Power ON sur une patte l'interrupteur
  • Le câble  Noir  Masse sur l'autre patte de l'interrupteur


Câblage de la led rouge

  • Le câble  Rouge  +5v sur une patte la résistance 220 Ohms
  • L'autre patte de la résistance sur l'anode de la led Rouge
  • La cathode de la led Rouge sur le câble  Noir   Masse


Câblage de la led verte

  • Le câble  Violet  Standby sur une patte la résistance 220 Ohms
  • L'autre patte de la résistance sur l'anode de la led Verte
  • La cathode de la led Verte sur le câble  Noir  Masse

Utiliser de la gaine thermo pour isoler les soudures



Câbles non utilisés

Tous les câbles non utilisés doivent etre coupés et isolés avec de la gaine thermo


  • Relicat de câbles Oranges +3.3v
  • Relicat de câbles Rouges +5v
  • Relicat de câbles Jaune +12v
  • Relicat de câbles Noirs Masse
  • Le câble Gris Power Good
  • Le câble Bleu -12v
  • Le câble Blanc
  • Tous les câbles que vous ne souhaitez pas utiliser

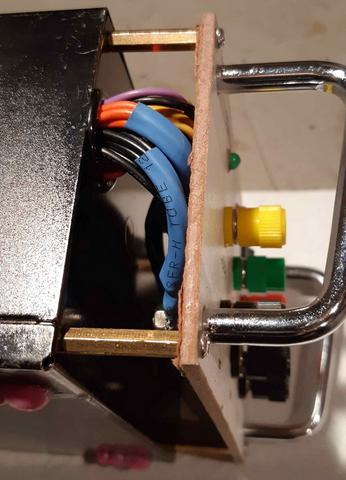

Fixation de la face avant

  • cote_droit
  • coté_gauche


La face avant est fixée au chassis de l'alimentation par 4 entretoises


Percage de 4 trous dans le chassis

Faire attention à la limaille de fer avec la carte éléctronique de l'alimentation

Fixer les 4 entretoises sur le chassis

Fixer la face avant sur les entretoises

fonctionnement

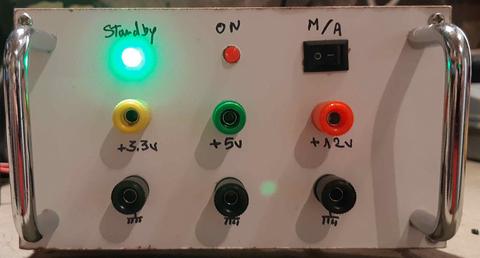

  • standby

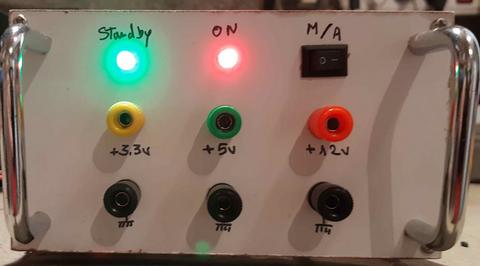

  • standby_power_on


Mon alimentation est modifiée ...


Connexion du cable 200v du secteur et mise à ON de l'interrupteur arrière

La led Verte Standby s'allume

Le ventillateur de tourne pas

Aucune tension n'est disponible sur les bornes


Mise à ON d'interrupteur M/A en face avant

La led Rouge ON s'allume

Le ventillateur tourne

Les tensions +3.3v, +5v et +12v sont disponibles sur les bornes



Câblage de la resistance de charge


Utiliité de la résistance de charge de 10 Watt

Certaines alimentations n’en ont pas besoin pour fonctionner, d’autres oui.

La présence de cette résistance est censée améliorer la stabilité de l’alimentation qui en général n’aime pas être allumée « à vide ».

Une valeur de 5 Ohms à placer sur la ligne 5V est recommandée pour les anciennes alimentations, tandis qu’il est conseillé de placer une résistance de 22Ohms sur la ligne 12V pour les alimentations récentes.


Câblage des résistances de charge

  • La resistance de charge xxx Ohms 10 Watt est reliée entre le +5v et la Masse
  • La resistance de charge xxx Ohms 10 Watt est reliée entre le +12v et la Masse


Utiliser de la gaine thermo pour isoler les soudures


Personnellement je n'ai pas câblé de résistance de charge, car les tensions de sortie sont stables.
J'ai quand même gardé en réserve un câble Jaunes +12v, Rouge +5v et Orange +3.3v si à l'usage les tensions deviennent instables


Faites vos tests à vide en en charge ...

+3.3v à Vide

3.3v_vide

+5v à vide

5v_vide

+12v à vide

12v_vide

+3.3v en charge

3.3v_charge

+5v en charge

5v_charge

+12v en charge

12v_charge

Je constate que les tensions +3.3v, +5v et +12v sont stables (à vide et en charge)
