Réglage du plateau / Bed Leveling


Comment bien régler le plateau de son imprimante 3D ?

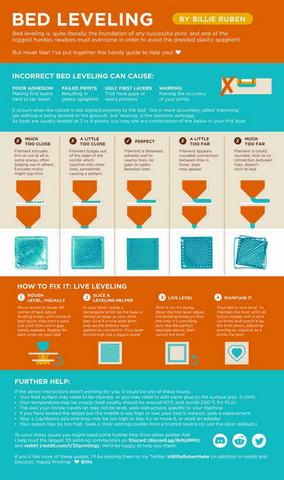

Voici la traduction du document « Bed Leveling » by Billie Ruben

Merci à Billie Rubben ...

https://external-preview.redd.it/NO0wAH20AGJvvF1ZUsLA89Qh_Irdb57T3PL4JoT1uqs.jpg?auto=webp&s=2191f0285a9e78b1cfa555c661a83141a1eaad28


Le bon réglage du plateau est la base de toute impression réussie, et l'un des plus grands obstacles que les débutants doivent surmonter pour éviter les redoutables spaghettis en plastique.


Télécharger le document en .zip



Guide_Bed_leveling

INCORRECT BED LEVELING CAN CAUSE / CAUSE DE NIVELLEMENT INCORRECT DU LIT:

incorrect_bed_leveling


POOR ADHESION / UNE MAUVAISE ADHÉSION
Rendre les premières couches difficiles à poser

FAILED PRINTS / IMPRESSIONS ÉCHOUÉES
Donnant des spaghettis en plastique

UGLY FIRST LAYERS / PREMIÈRES COUCHES LAID
Qui ont des lacunes ou des motifs étranges

WARPING / GAUCHISSEMENT
Ruiner la précision de vos impressions

Cela se produit lorsque la buse n'est pas correctement alignée sur le lit.

.


5_reglages


MUCH TOO CLOSE / BEAUCOUP TROP PROCHE
Le filament extrude mince ou pas du tout à certains endroits, souvent bombé à d'autres.
Le moteur de l'extrudeuse peut glisser / cliquer

A LITTE TOO CLOSE / UN PEU TROP PROCHE
Le filament se gonfle sur les côtés des buses qui s'écrasent dans d'autres lignes, provoquant parfois un motif.

PERFECT / PARFAIT
Le filament est aplati, adhère bien aux lignes voisines, pas de lacunes ou de pics entre les lignes

A LITTLE TOO FAR / UN PEU TROP LOIN
Le filament semble arrondi, la connexion entre les lignes est lâche, des espaces peuvent apparaître.

MUCH TOO FAR / BEAUCOUP TROP LOIN
Le filament est totalement arrondi, peu ou pas de connexion entre les lignes, ne colle pas au lit


HOW TO FIX IT: LIVE LEVELING / COMMENT LE RÉPARER: NIVEAU EN DIRECT

how_too_fix


1) ROUGH LEVEL , VISUALLY / NIVEAU BRUT, VISUELLEMENT
Déplacez la buse vers le coin inférieur gauche du lit, ajustez les boutons de nivellement jusqu'à ce que la buse et le lit se touchent, puis tournez-la un peu en arrière jusqu'à ce qu'un espace apparaisse à peine. Répétez pour chaque bouton de votre lit.

2) SLICE A LEVELING HELPER / TRANCHEZ UN AIDE DE NIVELLEMENT
Dans votre trancheuse, redimensionnez un prisme rectangulaire afin que la base soit presque aussi grande que votre lit d'impression. Donnez-lui un joli bord large et définissez le motif de la couche inférieure sur concentrique. La première couche doit ressembler à une spirale carrée.

3) LIVE LEVEL / NIVEAU EN DIRECT
Imprime le. Lors de la pose de la première couche, ajustez les boutons de mise à niveau pour que les lignes qu'il extrude ressemble à l'exemple parfait ci-dessus, puis annulez l'impression.

4) MAINTAIN IT / MAINTENEZ-LE
Votre lit est maintenant de niveau. Pour maintenir le niveau, imprimez tous les futurs modèles avec une jupe (ou un bord) et regardez-le poser le bord vers le bas, en ajustant le nivellement au besoin lors de l'impression de la jupe.



FURTHER HELP: / AIDE SUPPLÉMENTAIRE:


Si les instructions ci-dessus ne fonctionnent pas pour vous, cela peut être l'un de ces problèmes:
La surface de votre lit devra peut-être être nettoyée ou vous devrez peut-être ajouter de la colle sur la surface (surtout si elle est froide)


Votre température peut être erronée (le lit doit généralement être d'environ 60 ° C et la buse de 200 ° C pour le PLA)


L'axe sur lequel votre buse se déplace peut ne pas être de niveau, consultez les instructions spécifiques à votre machine * Si vous avez nivelé les bords mais le milieu est trop haut ou trop bas, votre lit est déformé, cherchez un remplacement


La butée de l'axe z (haut / bas) est peut-être trop haute ou trop basse, essayez de la déplacer ou imprimez un adaptateur


Votre gorgée est peut-être trop haute. Recherchez un profil de paramètre de segment auprès d'une source de confiance (ou utilisez les paramètres par défaut du segment)
