Esp32 - Scrolling des données sur Oled 0.96"

Faire défiler des informations de droite à gauche sur un Oled 0.96" (Scrolling)

Scrolling de la température et de l'humidité

Nous utilisons le code d'affichage de la température et de l'humidité mesuré avec un DHT22 et un ESP32 sur l'afficheur Oled 0.96".

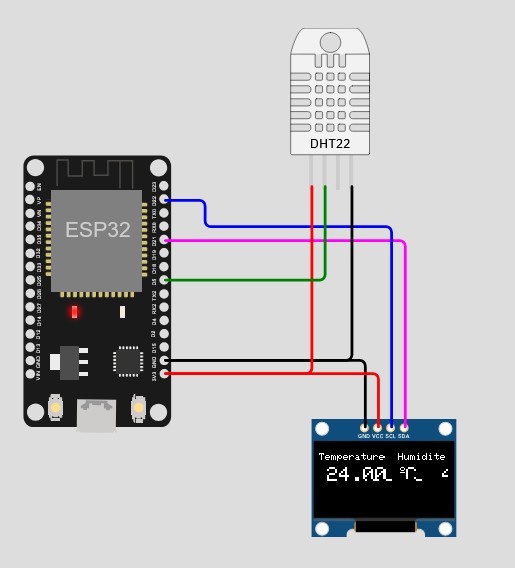

La température et l'humidité défilent sur l'afficheur Oled 0.96" de droite à gauche

(Le câblage est inchangé)

Lien du code complet sur Wokwi

Le code en tout petit est inchangé ......
#include <Wire.h> // Communication avec les périphérique I2C
#include <Adafruit_GFX.h> // Fonction graphique pour Oled
#include <Adafruit_SSD1306.h> // Driver pour ssd1306
#include <Adafruit_Sensor.h> // Drivers pour capteurs Adafruit
#include <DHT.h> // Capteur DHT11-22 - Température - Humidité
#define SCREEN_WIDTH 128 // OLED largeur en pixels
#define SCREEN_HEIGHT 64 // OLED hauteur en pixels
#define DHTPIN 5 // DHT22 en D5
//#define DHTTYPE DHT11 // DHT 11
#define DHTTYPE DHT22 // DHT 22 (AM2302)
//#define DHTTYPE DHT21 // DHT 21 (AM2301)
DHT dht(DHTPIN, DHTTYPE); // Configuration du DHTxx
// Declaration SSD1306 Oled I2C (SDA, SCL pins)
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1); // SDA en D21 et SCL en D22

int x; // position du curseur sur la ligne défilante
int minX; // position minimale du curseur,fonction de la longueur du message
char longueurAffichage[]="123456789012345678"; // Longueur max de l'affichage car Température + Humidité = 18 caractères

void setup() {
Serial.begin(115200);
dht.begin(); // Activation du DHTxx
if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { // Detection d'erreur d'adresse Oled - Address 0x3D for 128x64
Serial.println(F("SSD1306 allocation failed"));
for(;;);
}
delay(200);
display.clearDisplay(); // efface l'afficheur
display.setTextColor(WHITE); // texte en blanc sur fond noir
display.setTextWrap(false); // inhibe le retour a la ligne sur OLED
display.display(); // met a jour l'affichage
x = display.width(); // initialise le curseur a longueur OLED en pixel
minX = -12 * strlen(longueurAffichage); // 12 = 6 pixels/charactere * text size 2
delay(200);
}

void loop() {
float t = dht.readTemperature(); // Lecture temperature
float h = dht.readHumidity(); // Lecture humidité
if (isnan(h) || isnan(t)) {
Serial.println("Failed to read from DHT sensor!"); // Detection erreur du DHT
}
display.clearDisplay(); // efface l'afficheur
display.setCursor(0,7); // positionne le curseur 7eme ligne de pixel
display.setTextSize(1); // taille 1 pour le texte statique
display.print("Temperature Humidite"); // Texte "Température Humidité"
// Affichage temperature
display.setTextSize(2); // taille 2 pour le texte défilant
display.setCursor(x,20); // position curseur variable (x) en longueur, 20 pixels en hauteur
display.print(t); // texte défilant - Affichage de la temperature
display.print(" "); // Affichage d'un espace
display.cp437(true); // Driver cp437 pour ° Signe de temperature Celcius
display.setTextSize(1); // Taille 1 pour le °
display.write(167); // Code ascii 167 = °
display.setTextSize(2); // Taille 2 pour le C
display.print("C "); // Affichage du caractere C + 2 espaces
// Affichage humidite
display.print(h); // Affichage de l'huidité
display.print(" %"); // Affichage du caractere %
display.display(); // met a jour l'affichage
x=x-8; // vitesse du défilement: 1 lent, 10 rapide etc.. (Valeur initiale=4)
if(x < minX) x= display.width(); // reinitialisation curseur en x a chaque défilement complet
}
