Vous avez démarré votre imprimante Créality Ender 3 V2

Et l'afficheur n'affiche pas le menu mais il semble allumé ....



  • Vérifier les connexions de l'afficheur

  • Vérifier les tensions d'alimentation de la power
    • 220v alternatif (Attention DANGER)
    • 24v continu

  • Vérifier le fusible sur la power

  • Vérifier les connexions sur la carte mère Marlin

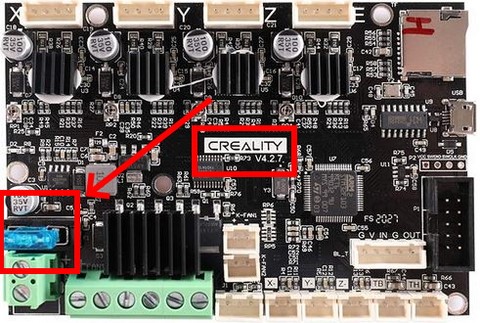

  • Vérifier le fusible sur la carte Marlin



oups

Si les tensions d'alimentation du bloc power sont bonnes,

Si toutes les connexions (Carte mère et afficheur) sont bonnes,

Vous pouvez essayer de flasher la carte mère avec le firmware.


Si le flaschage de la carte mère ne permet pas le redémarrage de l'imprimante, il vous faudra envisager de changer la carte mère.


J'ai eu cette panne sur mon imprimante, et le flachage de la carte mère à résolu le problème. Ouf !!




Vérifier la version de la carte marlin

  • marlin
  • dessus
  • dessous
  • marlin-422

Créality équipe les imprimantes de différents modèles de cartes mères :
  • Carte mère 8bit
  • Carte mère 32bit

Les Ender 3 xx sont équipées de cartes mères 32 bit, il existe deux modèles de cartes 32bit :
  • 4.2.2
  • 4.2.7
Le modèle de carte mère est sérigraphié sur la carte

Pour accéder à la carte mère, vous devez démonter le capot du dessous,
vous avez :
  • 1 vis courte sur le dessus

  • 2 vis courtes sur le dessous
  • 1 vis longue sur le dessous

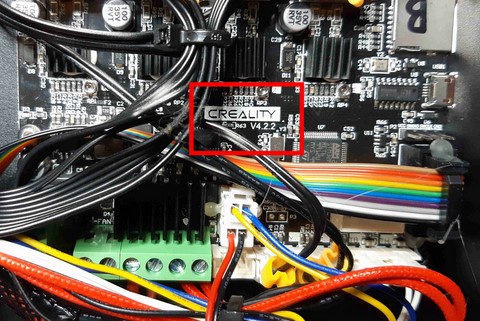

J'ai une carte mère Marlin 4.2.2 sur mon imprimante



Firmware Créality Ender 3 v2

marlin-firmware

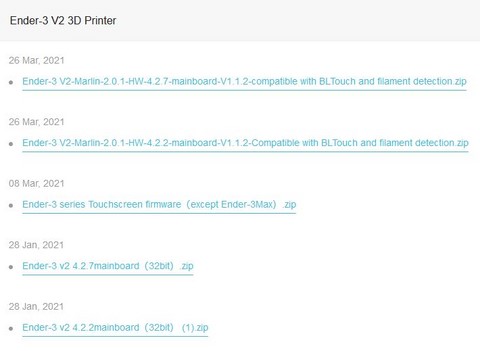

 Créality propose un firmware pour chacune des cartes sur son site (Date 11/2021)

https://www.creality.com/fr/download

Sélectionner et télécharger le firmware correspondant à votre modèle d'imprimante ...


Pour la Ender 3 v2, sélectionner Ender Serie Firmware / Ender-3 V2 3D Printer

  • 2 firmwares :
    • Ender-3 v2 4.2.2mainboard(32bit) (1).zip     (Pour carte Marlin 4.2.2)
    • Ender-3 v2 4.2.7mainboard(32bit).zip     (Pour carte Marlin 4.2.7)

  • 2 firmwares avec BLTouch et détection de filament :
    • Ender-3 V2-Marlin-2.0.1-HW-4.2.2-mainboard-V1.1.2-Compatible with BLTouch and filament detection.zip
    • Ender-3 V2-Marlin-2.0.1-HW-4.2.7-mainboard-V1.1.2-compatible with BLTouch and filament detection.zip




Firmware Créality Ender 3v2 - Marlin 4.2.2

firmware.bin


 J’ai une imprimante Créality Ender 3 v2 avec une carte Marlin 4.2.2, donc j’utilise le fichier

  • Ender-3 v2 4.2.2 mainboard(32bit).zip


Télécharger et dézipper le fichier

Le fichier zip contient les dossiers suivants :

  • Marlin2.0.1 BLtouch with-adapter board firmware
  • Marlin2.0.1 filament detection firmware
  • Marlin2.0.1 original firmware(mainboard+screen)   (Prendre le dossier xxxxxx original firmware xxxxxxx)
  • Marlin2.0.1 Z axis highten to 350mm firmware
  • Marlin2.0.8 - V2.0.8.5 - BLtouch non-adapter board firmware


Il faut utiliser le dossier Marlin2.0.1 original firmware(mainboard+screen)

Ce dossier contient les éléments ci-dessous :

  • DWIN_SET      (Dossier contenant le firmware de l’écran)
  • Ender-3 V2-Marlin-2.0.1 – V0.0.9.bin        (Firmware d'origine de la carte mère Marlin 4.2.2)
  • Ender-3 V2-Marlin-2.0.1 – V1.0.1-2020.6.2.bin
  • Ender-3 V2-Marlin-2.0.1 – V1.0.2(1).bin
  • Ender-3 V2Marlin2.0.6.1V1.0.4HW_4.2.2_20210803.bin



Flasher le firmware de la carte marlin 4.2.2 sur Ender 3 v2

lecteur_sd


Flasher le firmware sur la carte mère de l’imprimante Créality Ender 3 v2 carte Marlin 4.2.2


Source : https://www.youtube.com/watch?v=kiPX4FgrogY



  • Télécharger le firmware xxxxxxx.zip
  • Dézipper le fichier
  • Le firmware est dans le dossier Marlin2.xx original firmware (mainboard+screen)
  • Formater un carte SD en FAT32 / 4096 bytes
  • Copier le fichier xxxxxx.bin sur la carte SD   (Ender-3 2 Marlin2.0.1-V0.0.9 en date du 11/2021)
  • Mettre la carte SD dans le lecteur SD de l'imprimante
  • Allumer l'imprimante
  • Le firmware va se télécharger automatiquement sur la carte mère Marlin de l'imprimante.
  • L’afficheur va s’allumer au bout de 10 secondes ...



Flasher l'ecran de l'imprimante Ender 3 v2

  • afficheur
  • vis_afficheur


Flasher le firmware sur l'écran de l’imprimante Créality Ender 3 v2 carte Marlin 4.2.2

  • Télécharger le firmware xxxxxxx.zip
  • Dézipper le fichier
  • Le firmware est dans le dossier Marlin2.xx original firmware (mainboard+screen)
  • Formater un carte SD en FAT32 / 4096 bytes
  • Copier le dossier DWIN_SET sur la carte SD       (DWIN_SET en date du 11/2021)
  • Eteindre l’imprimante
  • Déconnectecter l’afficheur

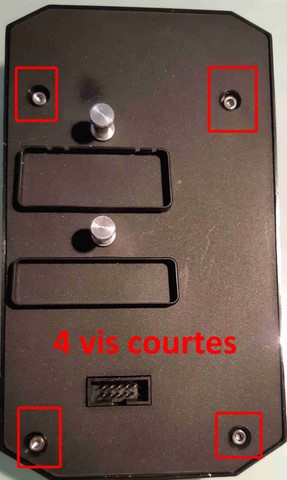

  • Ouvrir l’afficheur
  • Mettre la carte SD dans le lecteur SD de l’afficheur
  • Reconnecter l’afficheur
  • Allumer l'imprimante
  • Le firmware va se télécharger automatiquement sur l’afficheur l'imprimante.
  • L’écran est « Bleu » pendant la mise à jour
  • L’écran est « Rouge » dès que la mise à jour est terminée
  • Eteindre l’imprimante
  • Enlever la carte SD
  • Refermer et reconnecter l’afficheur
